几年来，已有文章对采用东芝TMPA88××系列集成电路生产的彩电工作原理和故障维修进行了分析，《家电维修》也刊登了不少维修实例奉献给广大维修人员。这里，我谈谈自己对东芝TMPA88××系列超级芯片彩电故障维修方面的思路，供彩电维修人员参考。

　　1、全无故障
    全无故障指电视机在无光栅、无伴音的同时，其指示灯也不亮。东芝超级芯片彩电上的指示灯由开关电源直接供电，指示灯不亮，意味着开关电源无电压输出，其原因为：一是开关电源本身存在故障，二是开关电源输出端上的负载电路存在严重短路。

　　我在检修全无故障时，先观察开关电源中的保险丝是否熔断，若保险丝已经熔断，而测量开关电源输出端的对地电阻阻值正常，则判定故障在开关电源；若电阻阻值很小，则判定故障在开关电源的负载电路上。

　　有些彩电维修人员可能会对我的检修方法产生疑问，因为他们在检修全无故障时，都是从检查电源保险丝是否熔断开始，再过渡到测量开关电源输出端电压、集成块和三极管的工作电压。但我却不去测量开关电源的输出电压，而测量对地电阻。

　　我的检修思路是：在东芝超级芯片彩电中，某些开关电源输出端没有设计熔断保险电阻，输出端上的负载电路若存在严重对地短路故障，会造成开关电源中的开关管或厚膜集成块击穿短路，使电源保险丝熔断。所以，我认为在实际维修过程中，单凭保险丝熔断就将全无故障锁定在开关电源不一定正确，有口谭  滔时还有可能走入误区。

　　芯片的①、②脚是一组多功能控制量输出脚，它既可作为图1所示的总线数据信号（SDA2、SCL2）输出端，也可作为模拟量控制信号输出脚。目前生产的遥控彩电中，开关电源输出电压的有无与控制系统电路无关，控制系统电路仅控制开关电源的开／待机状态，超级芯片不管出现什么样的故障均不会造成机内开关电源无电压输出，所以，超级芯片彩电三无故障不在控制系统电路。

　　注：东芝超级芯片彩电开关电源与非超级芯片彩电结构基本相同，开关电源故障和开关电源输出端负载电路出现的短路故障维修为大家所熟悉，这里不再作检修过程的分析。

　 2、指示灯亮。无光栅、无伴音故障电视机上的指示灯亮，说明开关电源已经进入了工作状态，且有电压输出，行输出电路也无严重短路故障。大家知道，在非超级芯片彩电中，控制系统电路或行扫描电路出故障，都有可能造成电视机出现指示灯亮、无光栅、无伴音故障。实际上，东芝超级芯片彩电也是如此，它的控制系统电路或行扫描电路出故障，也会造成电视机出现本故障。所以，我在对该故障进行检修时，首先想到的是，判定出本故障到底是在行扫描电路，还是在控制系统电路。

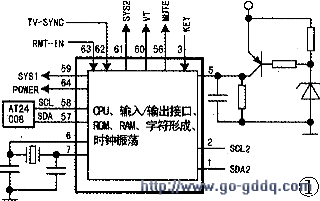

　　东芝超级芯片彩电行扫描电路进入工作状态的前提条件是控制系统电路必须进入工作状态，所以，我首先检查的是控制系统电路的工作状态。东芝TMPA88××系列超级芯片彩电的控制系统电路见图1，它由外部存储器、芯片的①～⑨、56~64脚外接元件和芯片内部相关电路组成。

　　在东芝TMPA88xx系列超级芯片中，芯片的①～③、61、59、56脚为功能自定义脚。功能自定义脚的功能由产品制造商进行功能定义（确定输出功能）。功能自定义脚的功能会因产品制造商或产品型号不同而发生变化，这一点在维修中一定要注意。⑤～⑨、60～64、58、57脚为通用脚，这些脚在不同品牌（如长虹、康佳、海信、TCL、创维等）彩电中，其功能均不会发生变化。
