无彩色

   这里讲的无彩色故障，指电视机有稳定的黑白图像。记得有相当部分介绍无彩色故障检修方法的维修资料，认为该故障不仅与Y/C分离电路和色度信号解调电路有关，还与高频调谐器、图像中频信号处理电路有关。高频调谐器调谐不准，图像中放电路中的中周性能不良，或关于中放电路工作状态的总线数据（AFT或VCO）设置不当，会导致中放电路工作异常，使色度中频信号发生位移，造成检波后的色度载波信号幅度过小或丢失。实际上，这种观点是不正确的。因为高频调谐器或中放电路工作不正常，电视机接收彩色电视信号时不仅不可能有稳定的黑白图像，还可能造成电视机接收TV信号时，伴音也不正常（伴音中出现杂音）。所以，检修无彩色故障时，若发现屏幕上有稳定的黑白图像，且伴音也正常，其故障一定与高频调谐器和中频信号处理电路无关。

　　与非超级芯片彩电一样，东芝超级芯片彩电接收彩色信号时，有正常的彩色图像需要两个必备条件：一是Y／C分离电路工作正常，能从视频全电视信号中分离出正常的色度信号送往色度信号处理电路；二是色度信号处理电路没有故障，能从色度信号中解调出R-Y、B-Y信号送往后续的RGB基色信号处理电路。

　　目前，在采用东芝超级芯片生产的彩电中，Y／C分离采用两种方式：一是在超级芯片外部设计专用Y／C分离电路（数字梳状滤波器）进行Y／C分离；二是直接利用芯片内部的Y／C分离电路直接进行Y／C分离。前者多用于小屏幕彩电，后者多用于大屏幕彩电，方案选择由总线数据控制。

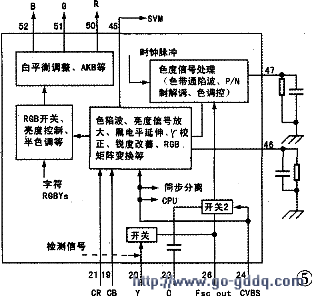

　　图5是东芝超级芯片彩电的色度信号处理电路和RGB基色信号处理电路组成框图。图5中的东芝超级芯片为TMPA8827（或TMPA8829，或各厂家掩膜后的芯片）。前面讲过，该芯片用在25英寸以上大屏幕彩电中，25英寸以下小屏幕彩电通常采用的超级芯片是TMPA8803。大屏幕彩电和小屏幕彩电采用的芯片，在图像信号处理电路上的区别表现在芯片的24、26、45脚上。

　　在小屏幕彩电中，24、26脚均为视频信号输入端；在大屏幕彩电中，如果电路中有独立的Y／C分离电路，则24脚作为Y信号输入端；反之，则作为视频信号输入端。东芝超级芯片的这一特点在彩电维修过程中一定要特别注意，以避免在故障维修过程中走入歧途。大屏幕彩电中所用芯片的26脚为色副载波信号输出脚，在大多数彩电中，该脚处于悬空状态（未用）。45脚因与无彩色故障无关，这里就不进行说明了。

　　从图5可以看出，东芝超级芯片色度信号处理电路的结构非常简单。色度信号或视频信号从芯片的23、24脚输入后，直接进入芯片内部的色度信号处理电路进行处理，最终输出RGB基色信号。从图5中还可以看出，色度信号处理电路除芯片内部相关电路外，只与芯片的47脚外接元件有关。而47脚的外接元件中，电阻开路或阻值变得很大，不会造成电视机无彩色故障，只会造成画面水平方向上出现水波纹干扰，所以，检修东芝超级芯片无彩色故障时，47脚外接电阻是不用检查的。而47脚外电路的两只电容中，任何一只电容短路漏电，都会造成电视机无彩色，因此，在检修无彩色故障时，应采用代换法对47脚外电路中的电容进行代换。
