变电站电压互感器并列模块的改进方法

来源：本站整理作者：佚名 2010-07-19 14:24:53

40 二、接线端子

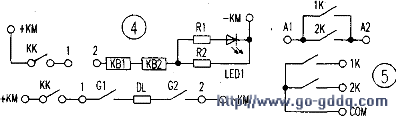

接线端子示意图见图6，PT并列模块示意图见图7，其中1A、lB、1C、lU0及2A、2B、2C、2150分别为I、Ⅱ段母线保护PT二次侧电压；1A′、1B′、lC′、lU0′及2A′、2B′、2C′、2U0′分别表示I、Ⅱ段母线计量PT二次侧电压；其中1U0、2U0、1U0′、2U0′分别表示I、Ⅱ段保护、计量PT的二次开口三角形电压；Al、A2是继电器的常开接点，去冲击继电器，对系统接地故障报警；lK、2K是继电器的常开接点，接后台微机，当有接地故障时，后台显示接地报警故障；COM是两段接地报警继电器常开接点的并联公共点。

　　三、技术参数 .

　　额定操作电压：DC220V（110V）；额定输入电压：

　　ACl00V；交流电源频率：50Hz切换接点容量：>10A；每相功率损耗：<1VA；主回路耐受冲击电压：1500V>1分钟；工作环境温度：一20—60~C；模块绝缘电压、耐湿热、抗冲击性能符合GB7261-87标准；模块尺寸：250mmxl55mmxl05mm
