用感应圈演示电磁波收发的增效方法
来源:本站整理  作者:佚名  2010-08-03 09:50:51



  用感应圈与电偶极子配合演示电磁波的发射与接收,其结构简单、现象直观,现已被广泛采用。笔者从实践中体会到,若能注意以下细节,演示效果会更好。

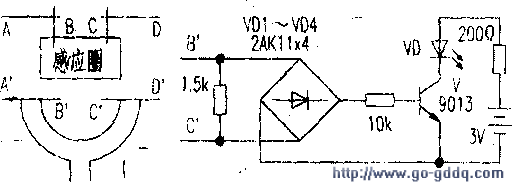

  此实验的结构如左图所示,当间隙释放火花时,感应圈的放电针空隙BC除有闪l光和声响外,还有电磁波辐射出来。其附近的电偶极子——同一直线上有空隙的二导线——接收到此电磁波,产生振荡电流,它的空隙B'C‘间也将有火花产生,为增强效果,应注意以卞几点。

  1.为使接收电偶极子与感应圈(它可视为发射电偶极子)电谐振,可用一对拉杆天线取代原一对放电针,井调节其电偶极子,使A'B'=AB,C'D'=CD且B'C'=BC。这是演示成功的关键。

  2.为使感应圈一次释放更强的电磁波,感应圈两放电杆的相对两端即和C应各设一金属圆盘,这样改装后的感应圈其放电周期会变长,以便观察BC放电和B'c’放电的一对应性,同时火花会更明亮。

  3.为使接收电偶极子易于释放火花,它的A'B'杆的B‘端,C'D’的C‘端应制为尖端,这样B'C’间易于产生更强的电场,以击穿空气释放火花。

  4。为增加可见度,B'C‘间可接一氖泡。由于氖泡内是低压氖气,更易于击穿而发出醒目的红光。

  5.为进一步增强可见度及扩大接收空间,可利用电子技术将B'C’间的电信号放大。如右图所示。

  6.为使学生确信电偶极子接收到的是电磁波而不是静电感应。可增做以下实验:

  (1)单使感应圈工作,拿测电笔的触头靠近AB和CD(切勿接触),笔内氖泡发亮,拿触头靠近放电杆空隙BC,笔内氖泡不亮。

  (2)将电偶极子放在工作着的感应圈旁,拿测电笔的触头靠近AB‘和C'D’,笔内氖泡不亮,拿测电笔的触头靠近电偶极子间隙B'C'笔内氖泡发光。
