如何给数字万用表增加测温功能
来源:本站整理  作者:佚名  2010-08-03 09:50:52

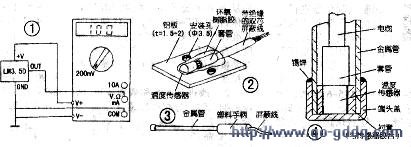

  笔者购了一只温度传感器LM35D,  与一块976130型数字万用表,按图1所示方法连接。将数字万用表选择开关置DC200mV挡,于是数字万用表就组成_台精密的数显式温度测鼍仪,实现了高精度的温度测量,扩展了数字万用表的使用范围,其测量温度范围为0~100℃,温度误差与标准温度计相比不大于±0.5℃。经试用,效果较为满意。

  图l这种方法可适应于凡是A/D转换器采用7106、7n6f有数据保持功能),7126、7136(低功耗)型号集成块的任何型号的数字万用表,如976130、DT-890、DT-860、DT-830等。由于专用温度传感器LM35D的耗电小于60μA,其供电电源取自数字万用表内的V+与V-(9V叠层电池)。

  使整个装置小巧玲珑。简捷方便。

  安装制作方法如下。

  1.在温度传感器LM35D的OUT端和GND端分别焊接一个香蕉插头,使其正好插入数字万用表的V.Q与(:OM插孔中。导线应使用屏蔽电缆线。

  在LM35D的+V与GND处连接一个小型电源插头。再在数字万用表右上边空位处,安装一个小型电源插座,将数字万用表的V+、V-处引出两条线焊接在该掐座上,作为LM35D的供电电源掐座。使用时将各插头插荏各自的插孔里即可。

  2.传感器探头的制作。若测量点是固定的,可将温度传感器直接粘贴在被测体的表面上,斥屏蔽电缆线将信号引出数字万用表,或者按图2所示做一块安装板,用两个M:

  螺钉固定在被测体韵表面。若做成便携式,则可按图3所示做个测量探头,其内部结构如图4所示。
