上菱无霜冰箱不制冷的原因分析及检修方法
来源:本站整理  作者:佚名  2010-09-15 09:23:11

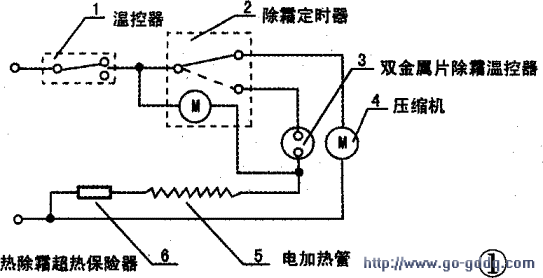

  以上菱牌无霜冰箱为例,对电器控制系统易发生故障的元件引起不制冷的原因进行分析。

  1.轴流小风机不转

   无霜冰箱的冷却方式是冷气强制对流,小风扇的作用是将冷气通过蒸发器挡板上的风道口强制吹入冷冻室和冷藏室内,以达到制冷的目的,风机一旦不转就会造成箱内不冷。检查时用万用表查小风机的保险,若保险没熔断时,再打开冷冻室后背蒸发器挡板,将小风机的连接导线插头拔掉,用万用表测量电阻值,若出现无穷大,则说明电机绕组已烧坏,更换风机可排除故障。

  2.化霜电加热管熔断

    上菱冰箱电加热管根据冰箱容积的大小常配用的功率有130W、150W两种。它安装在蒸发器的下部,随化霜定时器的触点转换而接通,随双金属化霜温控器断开而断开。其主要功能是通过热能融化蒸发器上的霜层,恢复蒸发器的热交换能力。

  电加热管一旦熔断,就无法执行化霜任务,致使蒸发器上的霜层越结越厚,将挡板上的风道全部堵塞,冷气无法进入冷冻室内。更严重时还会将风机扇叶阻挡无法转动,甚至烧毁风机电机。遇到此故障时应先进行人工化霜,然后取出挡板,将蒸发器上的冰霜彻底清除干净,拔掉电加热管两端接线插头,用万用表检测电阻值为无穷大时,说明电热丝已熔断。

  3.双金属化霜温控器触点粘连和失灵

    双金属化霜温控器是控制电热管化霜时间长短的一种装置,在该装置中连接有温度保险,熔断温度为70℃左右。当双金属化霜温控器触点粘连时,箱内温度不断上升,至70℃时温度保险熔断,切断加热管电路,防止因继续加热使蒸发器的管内压力超过允许值而发生爆裂事故以及箱体内胆和蒸发器挡板受高温变形。温度保险熔断后,电加热管就无法进行化霜,致使冰霜增厚堵塞风道,使冷冻室无冷量。双金属化霜温控器在常温下为常开状态,低温下为闭合状态。在常温下用万用表测得电阻值为零,说明其触点已粘连,不能再使用。温度保险为一次性元件,在更换双金属温控器时应一并更换。

  4、化霜定时器传动部位失灵

   除霜定时器是由微型同步电动机、齿轮、凸轮、转换开关组成的,整个除霜定时器被封装在一个塑料壳内。除霜定时器是间冷式冰箱的重要控制部件,如果其微型电机烧毁、断线、机械传动部位失灵或触点烧坏,都会导致电冰箱压缩机、小风机不工作或不能除霜。如果压缩机运转正常,除霜电路中其他部件经检测无异常,除霜定时器微电机也能正常转动而冰箱冷冻室无冷量,原因是除霜定时器的传动部位长期磨损,塑料齿轮打滑不能正常啮合,无法带动凸轮转动,不能切断压缩机和风机的电源并接通电加热管进行除霜工作,从而导致蒸发器积霜太厚堵塞风道,达不到制冷目的。
