本刊2006年第9期第9页的《康佳T2152A型彩电为何冷态开机易损电源过压保护可控硅》一文（以下简称“康文”）通过两个维修实例，试图解释该类故障的机理。例1中，冷开机瞬+B高达150V，4秒钟后又降至正常的130V（此现象俗称“+B上冲”）；拆下C906（开关管基极脉宽控制电容）后测其漏电电阻为800kΩ，换V915（过压保护可控硅），C906能勉强工作20多天。例2中，冷开机瞬间+B高达200V，5秒钟后又降至130V，拆下C906测其漏电电阻为300KΩ，容量有125μF，换V915后当时能开机，但第二天冷态开机瞬间又烧V915，行管也连带，击穿。

　　据此，“康文”指出该机“开关电源存在冷态开机瞬间输出电压过高的隐患”，至于该故障的原因，“康文”称是C906漏电。

　　既然如此，冷态开机时故障更严重，那岂不是说C906在低温时漏电会加剧吗？然而实际却并非如此，C906系铝电解电容，其漏电流与温度成正比，也就是说温度低时漏电流会变小（如测漏电阻则是变大），不能用C906漏电解释为什么冷态开机时+B会瞬间过高。

　　康佳A/N型开关电源，曾大量用于T2510/2512/2516/2517/2910/2916等系列彩电，笔者所在的维修点已修过上述故障机数台，其通病是C906“临界失效”。据粗略统计，换下的问题电容C906（150pμF）中，明显失效（容量减半）者占1/3，严重漏电（接近软击穿）者占1/3，等效串联屯阻（ESR）变大者占1/3。值得注意的是，有些ESR变大的电容其漏电阻稍微变小（但漏电流指标尚属合格），容量只是稍微减小（多数≥100μF），最初修机时就曾为此走过弯路，在探索故障机理中发现C906的ESR变大会影响到+B输出的稳定性。

　　对那些导致冷态开机时+B瞬间升高的C906，实测其ESR大致在3Ω～5Ω之间，而正常C906的ESR≤0.8Ω（温度20℃时）。这里之所以要标注测试时的温度，是因为电解电容的：ESR对温度敏感：温度↑→ESR↓，温度↓→ESR↑，尤其是当电解电容失效之际，温度的少量变化就会令ESR成倍变化。实测一只临界失效的C906，当温度为20℃，ESR≈3Ω，此时开关电源的+B仅有少量上冲（冷态开机时瞬间上冲10V）；当温度为10℃时，ESR≈5.5Ω，冷态开机就击穿V915（+B上冲＞30V）；当温度升至30℃时，ESR≈1.7Ω，冷态开机时+B看不出上冲。

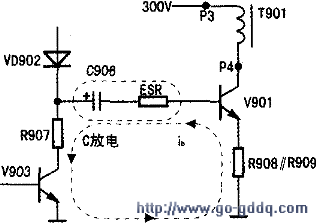

　　上述这只C906之所以称为“临界失效”，是因为当温度较高时能勉强工作，而一旦温度下降后，冷态开机即可能击穿V915。C906处于临界失效的主要原因是老化，其ESR变大所致。C906系开关管V901的脉宽控制电容（见右图所示），ESR变大将影响其正常的充放电性能，从而导致开关管的基极处于失控（主要是开关管基极的流出电流变小导致开启时间Ton变长）致使+B偏高。又由于流过C906的激励电流较大（其峰值高达数百毫安），故ESR变大的C906将消耗较大的功率（PR=I2·ESR），这时C906发热变大（电容内部温度升高），而ESR随之变小，处于热态的C906就可继续工作，且+B电压将恢复至正常值。当然，这里有一个前提，C906冷态时ESR没有超过临界值。

　　临界失效的C906开机后ESR变小只是相对的，较之正常的电容而言ESR仍然较大，发热也较高，现场检查中往往可见其外皮因长期受热收缩。

　　综上所述，遇到该类故障的A/N电源，对C906的检查不能只局限于测量漏电电阻，凡遇C906失效、漏电流超标、外皮热缩、电解液泄漏、ESR变大等现象，都要果断将C906换新。

　　鉴于该类型彩电均已使用多年，C906临界失效的几率很大，即使外观上看不出破绽。也要先把C906换新再查，这样可消除隐患。
