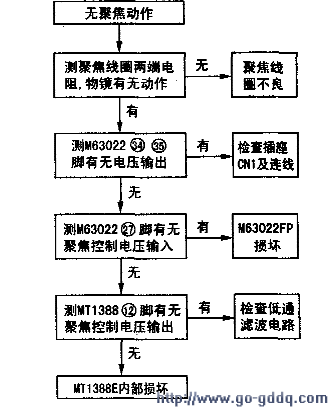

4、无聚焦动作
如果激光头回零轨后物镜无上、下聚焦搜索动作，则应着重检查聚焦线圈是否虚焊，聚焦伺服驱动集成电路是否损坏或无聚焦搜索控制信号加入伺服驱动电路。检修流程如右图所示。
正常时聚焦线圈电阻约6Ω，聚焦搜索时M63022FP 34、35脚间应有正、负交替变化的电压输出，⑤脚电压有三次1.8一1.5V的变化，MT1388E 12脚电压有三次2.1～1.5V的变化。

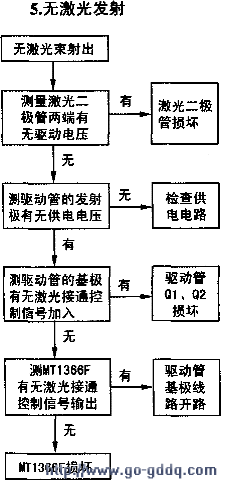

5、无激光发射
650nm（DVD）激光为红光且耀眼。在装有光盘的情况下从后部、侧面也很容易看到，而780nm（vc9）激光为红外光，需在无盘的情况下从顶部斜视才能观察到。在装入光盘的情况。不从后部、侧面不能够看到。无激光发射的检修流程如上图所示。
首先测量激光二极管两端（可在插件CN2 14、12脚处测量）有无工作电压，正常时LD1工作电压为2.2V。LD2工作电压为1.9V。若有正常工作电压而不发射激光。则是激光二极管已损坏。另外，激光二极管是否衰老损坏，可通过测量其正、反向电阻值来判断，正常时两激光二极管正向电阻均约13kΩ，反向电阻为∞；也可以通过测量激光二极管的工作电流来判断，正常时DVD激光二极管LD1工作电流约25mA（通过测量限流电阻。R8两端电压，然后用I=U／R计算得出），VCD激光二极管LD2工作电流约45mA。若测到正、反向电阻和工作电流较正常值相差得太远，表明激光二极管已衰老。对衰老不太严重的，可微调激光功率电位器VR1、VR2，略微增大激光二极管的工作电流，看故障是否能排除，但不可将电流调得过大，否则会缩短激光头的使用寿命。

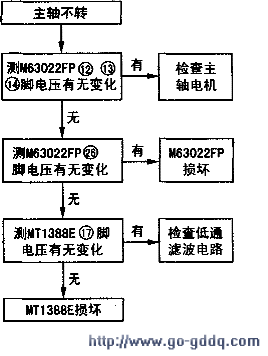

6、主轴不启动
本机即使机内无盘，主轴在聚焦搜索的同时也要启动两次，每次旋转几圈。主轴的这种启动方式是由伺服控制软件设置的。
主轴不启动。故障发生在主轴电机或驱动电路、控制电路。检修流程如下图所示。
首先应测量主轴电机三端有无正常驱动电压。有驱动电压，说明主轴电机的驱动和控制电路工作正常，故障在主轴电机本身：无驱动电压，应检查主轴驱动电路和MT1388E是否有主轴启动控制电压输出。关键元件与部位检测：测主轴电机三个线圈绕组的直流电阻。正常值约为23Ω。若测得阻值过大或过小，则为绕组有开路或局部短路。必须更换主轴电机。检查驱动电路M63022FP输出端12、13、14脚电压，正常时在待机状态均为0V。在主轴电机启动状态，应有0V→6V的变化：检查输入端26脚，正常时待机状态为2V，主轴启动状态有2V→2.5V的变化。检查MT1388E主轴控制电压输出端17脚，正常时，在待机状态为2V。主轴启动状态有2～4V的变化。
（二）不能读出TOC目录，显示屏显示“NO DISC”
不能读出TOC目录的故障是伺服系统最常见、最难修的故障。
先了解一下该机的读盘过程：放入光盘并装载到位后。激光头回零轨。之后MT1388E内微机接口电路发出激光接通、聚焦访问、主轴启动指令，分别使激光二极管发射出激光，同时使物镜聚焦搜索和使主轴电机启动。带动光盘旋转。射向盘面的激光束在物镜上下聚焦搜索时，其焦点由散焦一聚焦一散焦反复变化。当找到会聚点时，激光束被反射到光敏检测器上，使光敏检测管A、B、C、D产生的主光束接收信号最强，经预伺服处理电路MT1366F进行I／V变换、低通滤波处理后，取出低频成分送入MT1388E内部伺服处理电路，再经模数转换成数字信号。当信号电压达到一定幅度时。MTl388E内部产生数字。FOK（聚焦搜索正常）、FZC（聚焦搜索过零）信号，通过内部总线传给微机接口电路。微机接口电路根据FOK、FZC两个信号判断聚焦成功，发出主轴加速控制指令，送到内部的伺服逻辑控制电路，使主轴电机加速并带动光盘加速旋转。同时，接通聚焦伺服环路，试读旋转光盘上的EFM数据。在试读光盘的过程中，MT1388E内微机接口电路监视RFOK信号是否合格，当合格后确认EFM试读成功，接通主轴CLV伺服环路、循迹伺服电路投入工作，光点读取光盘导入区目录。同时MT1388E按软件程序工作，如EFM解调，再将分离出的信号数据送到解码板上的微处理器ES4318F，然后送给显示驱动电路PT6312。显示屏显示TOC中碟片类型（DVD或SVCD、VCD等）、节目数、播放总时间等内容。可见，读取TOC目录，牵动了除进给伺服外机芯所有的功能电路，包括系统控制电路。
造成不能读出目录故障原因很多，机械机芯、激光头、RF放大电路MT1366F、CD／DVD数字信号处理和数字伺服处理电路MT1388E、驱动电路M63022FP等异常都会导致不能读出目录故障。不能读出目录又分为没有读（不读）和读而不出（读不出）两种类型。没有读目录的明显标志是光盘不能加速（有时可能有两次初始化启动，每次旋转几圈，最后停止下来）。放入光盘后至显示无盘的时间很短（几秒左右）；读不出的明显标志是光盘能加速旋转，放入光盘后至显示无盘的时间较长，一般在20秒以上。因此，检查时如果再配以观察盘片能否加速旋转以及旋转是否正常，则更容易确定故障范围。
1、机芯初始化动作异常引起不读目录
机芯初始化动作不正常，如无激光发射或物镜无聚焦搜索动作、主轴不启动等均会造成不读目录。检修方法上文已有介绍。下面重点介绍在机芯初始化动作正常的情况下。读而不出（读不出）目录的故障检修。若检查机芯的初始化动作正常，可放入一张好的光盘，观察光盘的转动情况。一股有三种情况：第一种是只能启动两次就停止下来，而不能加速至正常：第二种是能够加速，但转速不稳；第三种是转速正常。
