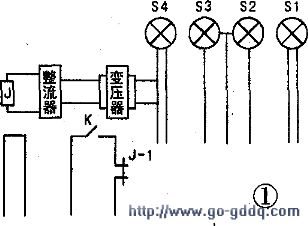

新型全自动洗衣机电脑板如果损坏。维修之后必须装在洗衣机上进行检验，很麻烦。如果模仿洗衣机的工作过程另搭一个仿真电路，使电脑板的维修工作能在工作台上进行，待各个程序工作正常后再装回洗衣机通电试机，就方便多啦！全自动洗衣机内有很多接线，洗衣机的每个执行元件都由两根线（或三根线）与电脑板连接，因此其仿真电路也非常简单，每个执行元件用一只照明灯泡代替，每只灯泡用两根线与电脑板相应的接插口连接。仿真电路如图1所示。

　　灯泡用冰箱的小型照明灯泡，但这种灯泡的灯座不容易买到，可在报废的冰箱中拆卸，也可把接线直接焊在灯头上，但要妥善处理好绝缘问题以确保安全。灯泡连接线可用任意颜色。但每一组线都要绞合在一起，以免混乱。

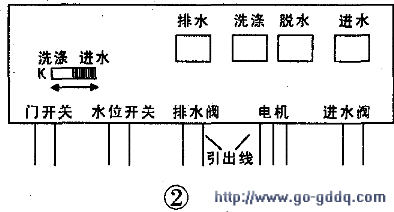

　　电机由于有正反转，所以用两只灯泡表示，每只灯泡表示一种转向，用三根线引出，其中公共端连线用一种颜色，主副绕组连线用另一种颜色且颜色相同。门开关是一根直通导线，只把两线端引出，K是水位开关，由人工扳动，开关断开时为进水状态，开关接通是洗涤状态，继电器K是水位开关的模拟开关，当进入排水程序时，排水指示灯S4接通电源，继电器T得电吸合，其常闭触点断开，表示排水后水位开关复位处于断开状态，为脱水程序准备工作条件。由于洗衣机各执行元件都要消耗一定的功率，因此指示灯不能用发光二极管和氖泡等小型指示灯代替，否则不能检验电脑板的负载能力。为了避免灯光的互相干扰而造成错觉，各灯泡之间用不易燃烧的黑色隔板互相隔开。每根引出线的线端焊一只阴插脚，这只阴插脚必须与电脑板接插口的阳插脚接插紧密。可用彩电中的废接插件。除去接插体的塑料外壳，取出里面的插脚直接焊在模拟电路的引出线上即可，继电器J用微型继电器。然后把灯泡、继电器等装在一只小盒中，各引线伸到盒外，开关K装在小盒的面板上，面板的各灯泡对应处开一个小孔，小孔要注明程序名称。开关K注明进水。洗涤时所处的位置，面板示意图如图2所示。

　　使用模拟电路检查电脑板时必须注意两点：

　　1、电脑板及其与之连接的导线任何金属部分都带有220V的高压电，操作时一定要注意安全。根据经验，操作时手很容易误触可控硅的散热片，因此，在工作之前可用绝缘胶布把可控硅散热片包起来，但工作结束之后不要忘记把绝缘胶布撕去，以免影响散热（编者注：采用加接隔离变压器检修更方便安全）。

　　2、模拟电路引出线与电脑板接插口连接时一定不能插错，特别是门开关和水位开关的引线，一定要找准位置确认无误后才能插接，否则可能引出更大的人为故障。这就要求熟悉电脑板各接口的功能。下面绘出几种常见电脑板接插口位置及功能示意图。

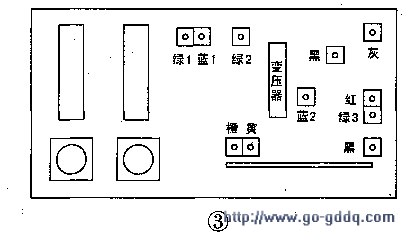

　　图3是荣事达洗衣机电脑板，各接插口的功能是：白1-白2接门开关；橙一灰接进水阀；蓝1-白1接水位开关；蓝2-灰-黄接电机；灰接中心线；蓝2、黄接电容器；红-白3接排水阀；黑-灰接电源。

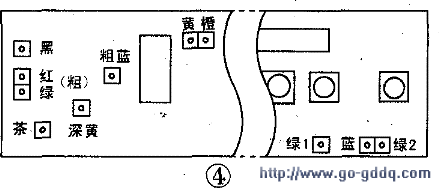

　　图4是另一种结构的荣事达洗衣机电脑板，其中橙-茶接进水阀；白1-白2接门开关；白1-蓝接水位开关；粗蓝-茶-黄接电机；茶接中心线；粗蓝、黄接电容器；粗红-粗白接排水阀；茶-深黄接电源。

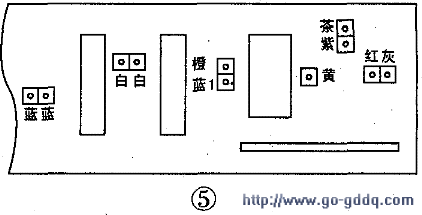

　　图5是小天鹅洗衣机电脑板，其中蓝-蓝接水位开关；白-白接门开关；灰-黄接进水阀；蓝1-黄-红接电机；黄接中心线；蓝1、红接电容器；茶-紫接排水阀；橙-黄接电源。

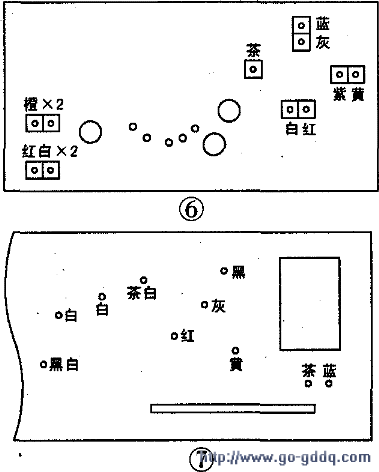

　　图6是海尔洗衣机电脑板，其中红白-红白接门开关；蓝灰接进水阀；橙-橙接水位开关；白-蓝-红接电机；蓝接公共端；白、红接电容器；蓝-黄接排水阀；茶-蓝接电源。部分机型的茶色电源线为深橙色，另有部分机型排水阀接有3根线，即黄、蓝、紫，检查时只接黄蓝两根线即可。

　　图7是金铃洗衣机电脑板，该电脑板没有接插口。全部用导线直接接出。其中白-白接门开关；黑白-茶白接水位开关；灰-黄接进水阀；红-黄-蓝接电机：黄接中心线：红蓝接电容器：黑-黄接排水阀；黄-茶接电源。

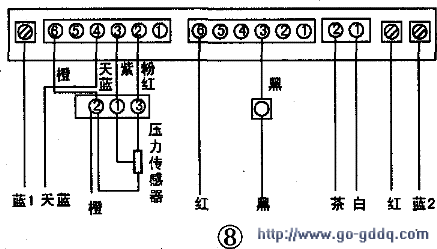

　　图8是苏州三星电脑板。这种电脑板用接线排接线。其中天蓝-橙接门开关；红-白接进水阀；本机没有水位开关，用压力传感器代替；红-白-蓝2接电机；黑-白接排水阀；蓝1-棕接电源。

　　对于用导线引出的电脑板，把电脑板和模拟电路各导线正确连接后，必须用绝缘胶布包扎好，才能通电检查。检查方法如下：把开关置于“进水”位置，接通电源，按下电源开关。再按启动／暂停按钮，进水指示灯S1点亮。表示正常进水。把开关K置于“洗涤”位置，S1熄灭，进水停止，电机运转指示灯S2、S3交替点亮，进入洗涤程序。待洗涤结束，排水指示灯S4点亮，进入排水程序，同时继电器J得电吸合，常闭触点J-1断开，表示水位开关复位。几分钟后，S2或S3中一只指示灯点亮，进入脱水程序，此时把开关K置于“进水”位置，为漂洗进水作准备。

　　脱水结束。脱水和排水指示灯同时熄灭，进水指示灯亮，进入漂洗程序，重复上述过程，直到最后一次漂洗结束，蜂鸣器告警，自动断电。

　　检查时先分清是电脑板故障还是洗衣机的故障，如果确定是电脑板故障就要拆下电脑板，记录各连接线和电脑板各接插口的对应关系，然后根据故障现象估计可能出现故障的部位，把电脑板背面故障部位相应位置的密封胶撬开。撬密封胶时注意这么几点：（1）以故障部位为中心向外扩展两厘米再拦腰把密封胶切断，把它整块揭下来，不要撬碎了；（2）操作过程中耍避免电脑板弯曲，否则可能引起电脑板整体折断或造成印刷铜箔大面积断裂；（3）切断密封胶时用力要适度。不要损伤底板和印刷铜箔；（4）有些电脑板外面有塑料盒。这就要先把盒底锯开揭下盒底，检修结束再把盒底还原并予以密封。检修时，根据程序指示灯的工作情况重点检查与之相关的可控硅及其外围元件。同时注意底板有无烧焦漏电的痕迹。这里提醒一句，集成块出故障的可能性很小。一般不要怀疑集成块损坏。电脑板修复经模拟电路模拟洗涤全过程一切正常后。把撬下来的密封胶块周边涂以市售密封胶按原样还原，边沿再用不干胶铝箔密封。

　　凡撬动过的地方都要涂上密封胶。最后装机对洗涤全过程进行试验。确无问题即可交用户使用。
