1.显示接口电路
　　

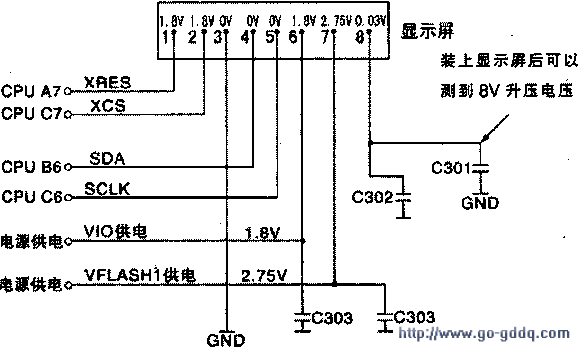

　　8310、6510、6500手机有一种典型的显示故障，那就是显示屏有一条条很明显的波纹走动，且还会屏闪或跳动，造成这种故障是由于显示屏的VIO供电、VFLASH1供电不稳以及电压过低。显示屏的接口电路如上图。

　　我们先测其显示接口的供电电压：

　　（1）VIO供电1.8V来自电源IC，供给显示屏接口⑥脚；VFLASHl供电2.75V来自电源IC。供给显示屏接口⑦脚。

　　（2）XKES 1.8V供给显示屏接口①脚；XCS 1.8V供给显示屏接口②脚。这两个脚的电压信号是由CPU送来的，如果所测电压值不对，则是CPU坏。此电压不可以用其他的供电电压代替。

　　（3）VOUT（0.03V～8V）供给显示屏接口⑧脚。VOUT信号强显示屏的升压输出，8310、6510、6500、8910手机的显示屏都是自带升压电路的。开机以后显示屏正常显示则可以在其⑧脚铡到8V的电压。如果此电压偏大，将会导致显示屏偏黑；此电压偏小，显示屏偏淡。如果显示屏无显示或偏淡，可调节VFASH1的供电电压值。反之亦然。

　　在显示故障之中。显示屏显示不良、跳动，除了软件的因索外就是显示屏⑥、⑦、⑧脚的电压异常所造成的。

　　其他如显示完全黑屏或白屏，则有两个原因：

　　（1）CPU坏，或CPU到显示接口断线。

　　（2）软件问题或字库损坏。

　　总之，在检修显示故障时，应先测其显示接口各电压值，其中显示接口的④、⑤脚测不到电压，用示波器可测其波形。再就是检查显示接口到CPU之间是否断线。测其对地电阻值加以判断。

    　　如果这些条件都正常。那么就是CPU坏或软件所造成的显示故障。当然，这里所指的显示故障是指换了显示屏无效后的显示故障。也就是与显示屏本身无关的故障。

　　注意：VIO、VFLASH1的供电不稳定所造成的显示故障之中，除在线的电容漏电外，就是电源IC损坏所造成，这时可用其他相同电压值且稳定的供电电路来修复它，否则就要换电源IC了。

　　2.按键电路
　　
　　8310的PCB板系列摔过或者进过水。其手机按键故障是很常见的，这里不讨论。接触方面的问题（因为接触方面的故障大多维修人员可明显看到），重点讲解其他原因造成的故障。

　　怎样区别按键失灵故障？从下面的几个方面来区分：

　　（1）有按键音，但不显示字出来，为软件故障。

　　（2）能开机不能关机。是软件故障或CPU虚焊。

　　（3）部分按键失灵，一般为断线造成。

　　（4）全部按键失灵，是按键之间有短路。

　　（5）按第一个键起作用，按第二个键不起作用，一般为RTC的32.768kHz电路有问题。

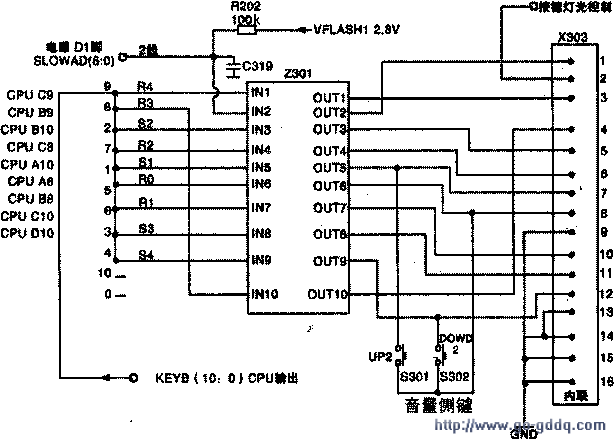

　　8310 PCB板系列的按键电路原理图如下图。

　　注意：按键滤波电路中的IC Z301在手机进水之后很容易短路，从而造成按键失灵，一般重植之后都可以搞定。如果是摔过的手机把Z301摔坏了，在没有元件更换的情况下，可以采用飞线的方法修复。飞线的关联点是IN1对应OUT1的脚位，依此类推。对部分的按键失灵，也可以采用此方法，直接从CPU底下飞线到按键的对应点。
