3.背景灯电路
8310手机的背景灯电路中。被控制的是背景灯供电的正端。背景灯不工作时发光二极管是测不到电压的，DCT-4手机的背景灯控制是由电源来控制。

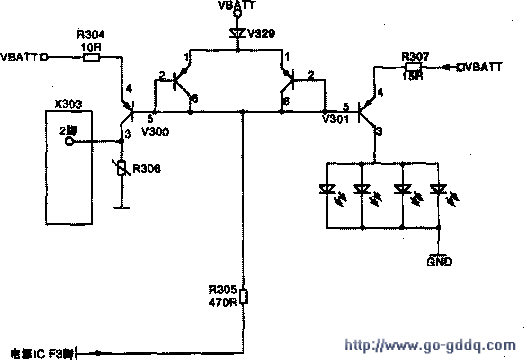

如上图所示，V300是控制键盘灯的，V301是控制显示屏灯的。它们都同时受电源IC D200的F3脚控制。当电源IC D200的F3脚为低电平0V时，V300、V301启动工作，背景灯被启动。8310、6510、6500手机的PCB板类似系列的机型很容易出现一接上VBATT供电背景灯就自然常亮，这种故障有以下几种原因：
（1）V300、V301损坏。
（2）电源IC脏污、短路。
（3）电源IC损坏。
这三个原因都可以造成背景灯自动启动，不过，在实际的故障检修之中，如果换下V300、V301还是不行的话，则一般都是电源IC D200虚焊或损坏而引起的。
4、卡接口电路

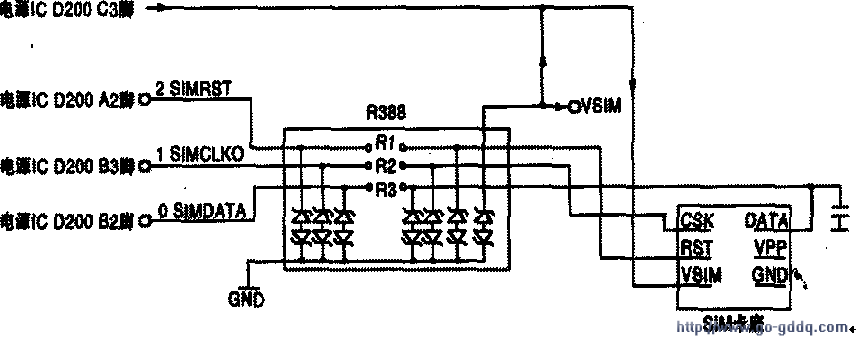

8310手机的PCB系列很容易出现不读卡故障。6100手机PCB板系列、7201手机PCB板系列也一样容易出现不读卡或卡未被接受的故障。DCT-4系列手机的卡接口全部都一样，且卡接口电阻编号都叫R388，其电路如中上图。
在不读卡的故障中一般由以下原因造成：
（1）电源IC损坏（它不读卡，但空机打“112”正常）。
（2）R388损坏。
R388损坏，可用飞线修复不读卡故障。RB88的机板实物图脚位以及飞线方法如中下图（以8310为例）所示。
注意：如果去掉R388飞线不读卡。则是电源ICD200损坏。其他机型在卡电路上都用R388，其飞线方法一样。
5.听筒和麦克风电路

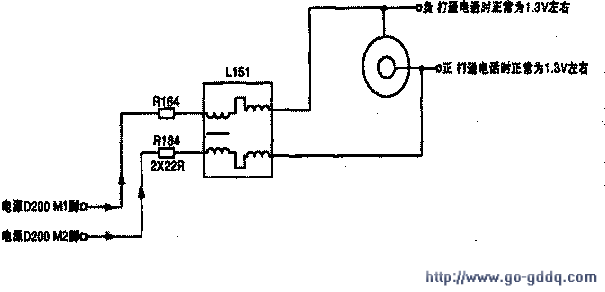

（1）听筒电路是直接由音频电源IC输出，见下图。在8310手机PCB板以及其他的DCT-4机之中都很少存在因为断线而造成无听筒音，较多的是因为出现“耳机”、“汽车”、“车载”等符号使听筒无声。其他的如听筒音变调、有杂音等故障一般都是听筒本身损坏造成的。如果听筒有电流声或有杂音以及听不出语音的现象。则要查以下几个地方：
电源IC（音频IC）是否损坏。
LNA电路、中频的外围电路是否脏污或损坏。
麦克风是否脏污或损坏。
听筒或麦克风电路是否有电容漏电或短路。
CPU是否损坏（注：CPU坏的几率较少）。
软件是否出错（注：软件出错的几率较多）。
麦克风的送话电路包括机内送话器电路和机外送话器电路，正常时一般手机默认为机内送话器工作，听筒电路也有机内、外区别，在此讲解的听筒送话电路都是机内的电路。
（2）当电源ICD200N6脚为高电平时机外的耳机启动，正常的情况下，机内模式是D200N6脚2.5V通过耳机座⑥脚与⑦脚导通。耳机座的⑦脚电路是与电源Ic13200L1脚相通的，D200L1脚会把N6脚的2.5V拉成低电平，这样手机处于机内模式，那么在检修时一定要注意，D200L1脚才是真正检测耳机的启动脚D200N6脚则是提供一个高电平。大多数故障是由于启动“汽车”、“车载”、“耳机”符号使机内送话听筒电路失效。造成的原因有三个地方：
尾座不是原装的。或是已损坏。
电源IC（音频IC）坏。
电源IC断线（摔过的手机居多）导致N6、L1脚不正常。
（3）找到原因后，再作相应检测其检测步骤如下：
R155上是否为2.5V。
耳机座⑥、⑦脚连线是否正常或换原装的尾座。
用改耳机电路修复它。
换电源IC。
