丽歌SD322低音炮电路的改进方法
来源:本站整理  作者:佚名  2011-01-21 10:28:46



  本有源音箱在小音量时音质尚好,唯低音量感不足。将音量调大,声音就失真发破。有“扑扑”声。该箱电源变压器是18W双13V输出,经整流滤波后是±18V直流电压。TDA2030A在±18V供电8Ω负载的情况下,可输出15W的不失真功率。对于乙类功放,为保证音质,一般电源功率应是音频最大不失真功率的1.5至2倍左右。看来,该箱所用18W电源变压器功率偏小。于是将其换为30W的双13V变压器(箱内不便安装,用螺丝固定在箱外)。再调大音量,声音失真发破的现象有改善,但仍未根除。

  检查电路可知前置小信号电路LM324和功放TDA2030A的供电都是并在一起的,即LM324的④脚和TDA2030A的⑤脚共用+18V电源,LM324的脚和TDA2030A的③脚共用-18V电源。而大音量时,功放TDA2030A的输出功率较大,会使电源的电压波动下降。造成前置小信号电路LM324的供电电源也下降不稳定,从而使LM324放大的音频信号削波失真,经功放放大后,信号失真就更厉害。可见这就是大音量下声音发破失真的原因所在。

  为使前置小信号电路的供电不受功放电路的影响。有几种方法:(1)前置小信号电路和功放电路独立供电。(2)前置小信号电路由功放电路的电源稳压后供电。(3)前置小信号电路和功放电路的电源共用,但须经隔离退耦。

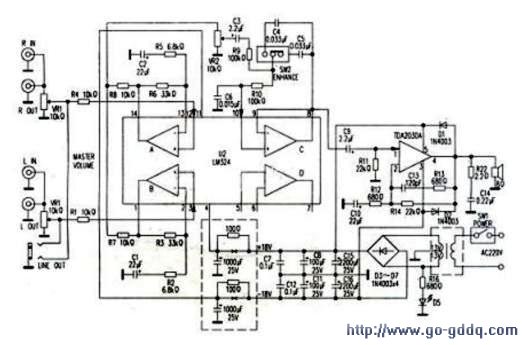

  采用最简单,成本最低的第三种办法,见图中虚线框部分所示:将LM324④脚和+18V电源的连线断开,串入100Ω隔离电阻。并增加一只1000μF退耦电容。将LM324脚和-18V电源的连线断开,也增加上述相同元件。为使电源更稳定,在正负电源2200μF滤波电容上再并3300μF电容各一只。再试听,大音量下声音发破失真的故障排除。
