丽歌SD322低音炮电路原理分析
来源:本站整理  作者:佚名  2011-01-20 15:45:06



  工作原理

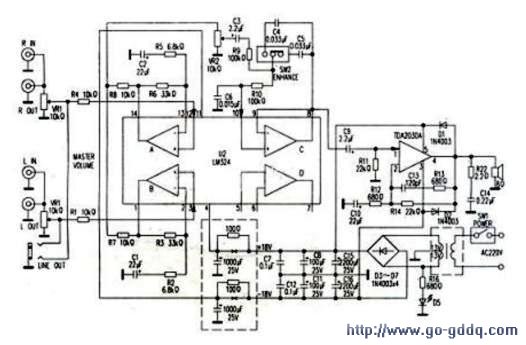

  丽歌NIColeSD322有源低音音箱,内置4英寸防磁低音扬声器。整机实测电路见附图,电路主要由LM324和两片TDA2030A组成。L、R两声道信号经VR1MASTERVOLUME(主音量)电位器后分别输入LM324运放的A和B放大。经放大的L、R信号混合后通过VR2BASSVOLUME(低音音量)电位器后输入由运放C构成的有源低通滤波电路。SW2用于切换低通滤波电路的频率,以获得不同的低音效果。从运放C输出的低音信号输入到功放TDA2030A放大后,驱动低音扬声器。
