二、哪些是引起彩电电源电压升高的关键电容
1.开关管基极电解电容

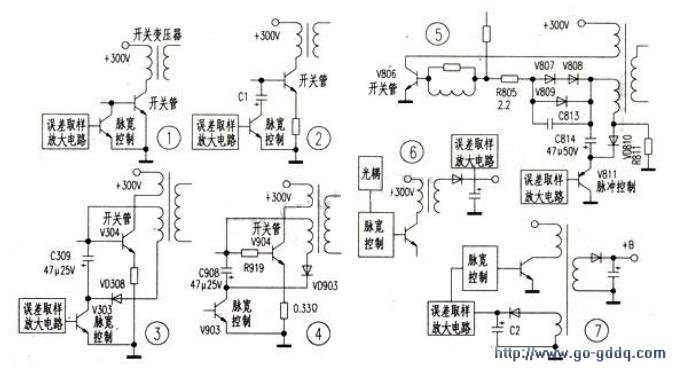

图1和图2所示简图,是开关电源中脉宽控制电路对开关管的控制方式,在绝大多数自激振荡型开关电源中都使用这两种控制方式。在图1所示电路中。脉宽控制管直接并联在开关管基极与发射极之间。而图2所示电路中脉宽控制管通过电解电容C1并联在开关管基极与发射极之间,这只电解电容C1就是可以引起开关电源输出电压升高的关键电容之一。从图3~图5还可以看出,关键电容和二极管(图3中的VD308、图4中的VD903、图5中的VD810)以及开关变压器的一个绕组组成了一个整流滤波电路。其中关键电容C1的作用是:(1)作为脉宽控制管的工 作电源。很显然,如果电容C1损坏了,脉宽控制管的工作电源就出现了问题,脉宽控制管对开关管的控制作用减小,开关电源的输出电压自然要升高;(2)脉宽控制管导通时,通过C1给开关管基极加负偏压,使开关管截止。如果电容C1损坏了,脉宽控制管导通时间通过C1给开关管基极提供的负偏压减小。开关电源的输出电压自然要升高;(3)脉宽控制管导通时,通过C1对开关管基极电流分流,使开关管截止。如果电容C1不良,损耗增大,脉宽控制管对开关管基极电流的分流作用减小,开关电源的输出电压自然要升高。
2.开关电源间接误差取样滤波电容
图6所示是开关电源误差取样电路方式之一,取样电压直接从+B电压分压取出,这种取样方式称为直接取样。在这种取样方式中,误差取样滤波电容就是+B滤波电容,而+B滤波电容损坏的几率相对较小。图7所示是开关电源误差取样电路方式之二。在开关变压器上单独设立误差取样电压绕组和整流滤波电路,这种取样方式称为间接取样。在这种取样方式中C2是引起开关电源输出电压升高的关键电容之二。当取样滤波电容C2损坏后,误差取样电压减小,导致开关电源输出电压升高。
