一、电解电容变质引起电源电压升高
在彩电维修中,电源电压升高的故障率很高。此类故障表现出来的现象是多种多样的:有的表现为“难启动”;有的表现为“三无”;有的由于过压保护电路不完善或过压保护电路失效,将行管击穿、场集成电路和伴音集成电路等大量元件击穿,更严重的还可能使显像管极间打火甚至损坏显像管等。而引起电源电压升高的故障多数是由于某些开关电源中“关键”电容变质失效造成的。这些“关键”电容都是容量不大、耐压不高的小电解电容器,而这些电容器在电路中所用数量很多,很难确定哪个电容器有问题,即使怀疑到它时,用万用表、电容器表也查不出异常,通常用替换的办法来解决。对于有大量元件击穿损坏,特别是电解电容爆裂的故障,通常是电源电压升高所致。在检修时,除更换损坏的元件外,还必须找出电源电压升高的真正原因,否则,将会再次损坏所换上的元件。对于表现为“难启动”或“三无”的故障。多是由于过压保护电路动作,使开关电源停振,属开机即保护,一般不会造成大量元件损坏。为了判断“难启动”或“三无”故障是电源启动电路或正反馈电路引起的,还是电源脉宽控制电路中的“关键”电容变质引起的,可用调压器将输入交流市电电压调为100V左右。开机若能启动。且调节调压器时开关电源输出的电压随输入的交流电压有变化,调节开关电源中的取样电位器,输出电压也有变化,则故障是由那些“关键”电容失效引起。若仍不能启动、则是由启动电路或正反馈电路引起,或电压正常而过压保护电路有故障。

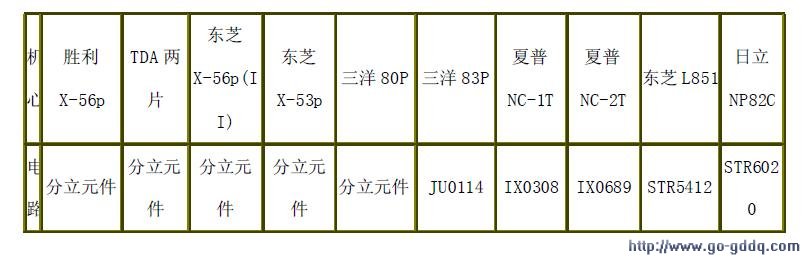

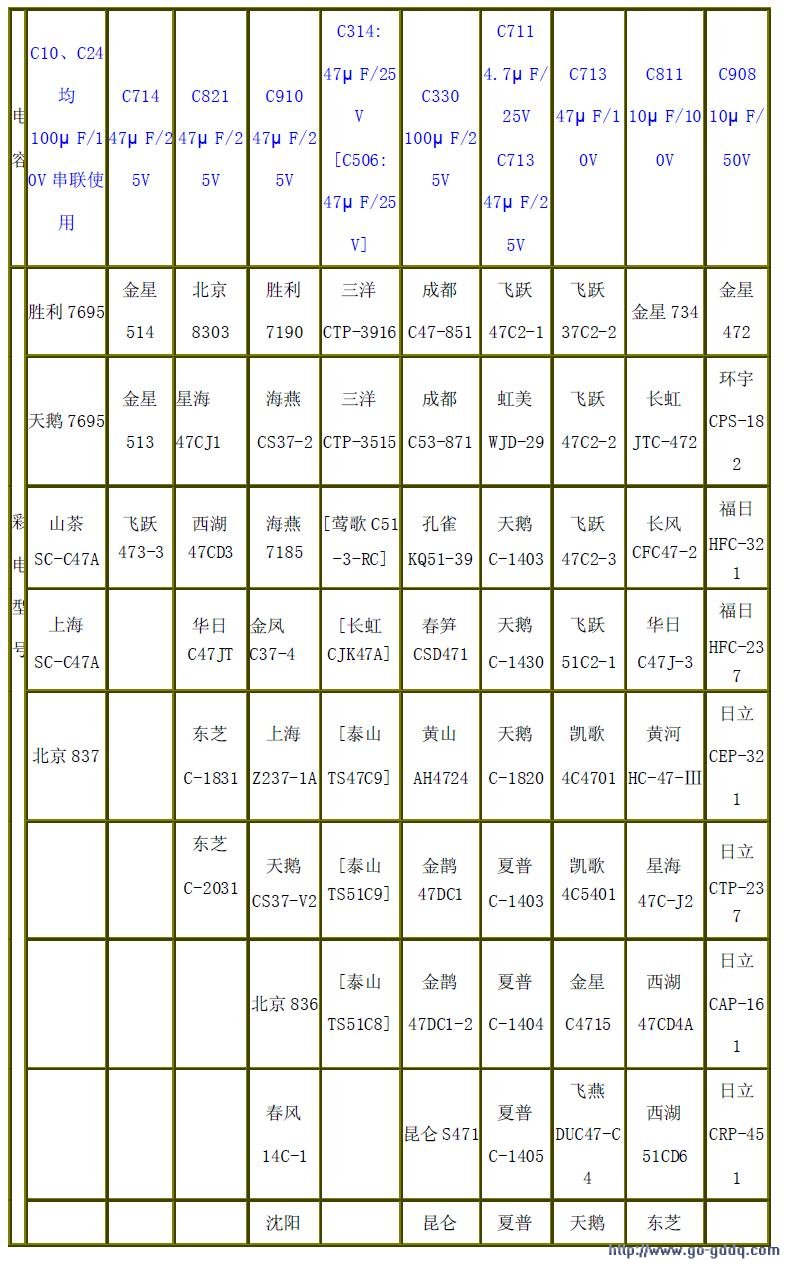

附表为一些常见彩电机芯造成开关电源输出电压升高的“关键”电容。
