此机保险管F1102完好但电源无输出开机红色指示管不亮，查保险管Fl102完好，电源二次侧无+18V直流供电，表明开关电源没有进入振荡工作。

　　在IC712l（8）脚加上+15V维修电源，电源起振，检查IC712l（4）脚的启动元件D6111、R3111、R3116，供电元件D6117、R3115、C2115、D6118，仍不起振，测量IC7121（4）脚VREF为5.0V电压，若无电压查（4）脚C212l、IC7121（8）脚，（12）脚焊点，若焊点接触良好，应更换712l IC（L5991）。

　　查Ic7121（4）脚电压为5.0V，用示波器检测Ic712l（10）脚有无驱动方波：有，查（10）脚L5114、R3117、R3110、Q7102、T5150（14）-（16）绕组；无，续测lC7121（2）脚锯齿波脉冲。有，查1C712l（7）脚电容C2125，（5）脚电压环路中的R3127、PC7150、IC715l、R3161，（13）脚电流环路中R3110，（16）脚R3122以及上述引脚相关焊点接触，或者更换IC712l（L5991）。

　　IC712l（2）脚无锯齿波，查（2）脚定时电容C2124和定时电阻C3121。

　　如果开机红色管闪烁，则是二次回路保护电路起控。在电源接通瞬间监视滤波电容C2152正端电压：若表针打到20V以外刻度线，则说明电源出现过压，查IC712l（5）脚电压环路中 PC7150、IC715l、R3165、R3150；表头指针打到20V刻度线后返零，说明保护电路误动作，查齐纳二极管D6153，单向晶闸管Q7152。

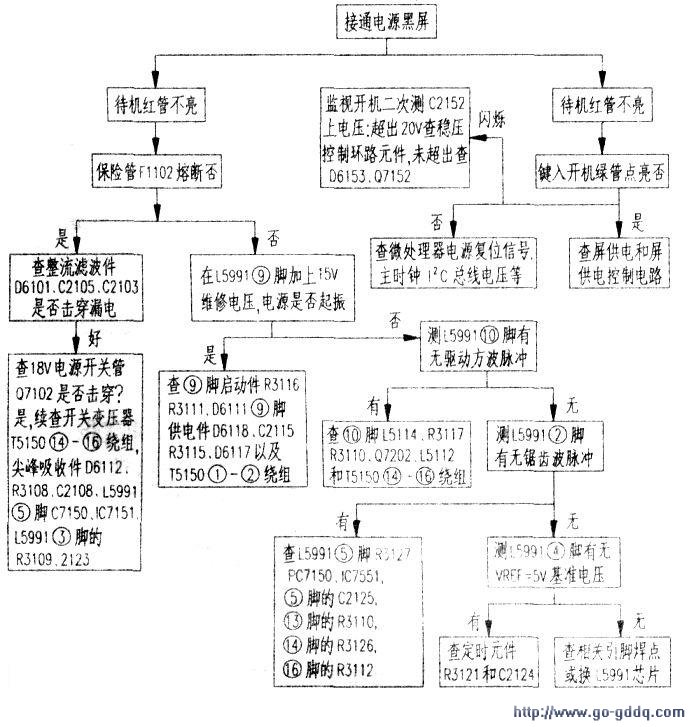

　　黑屏无声故障快速检修流程如下图所示。
