彩电行偏转线圈开路，出现一条垂直暗线而不是垂直亮线，原因何在？

　　众所周知，当彩电场偏转线圈通道开路或场输出等电路有故障时，屏幕上会出现一条水平线，因为电子束都集中在这条水平线上，所以该线很亮，故叫做水平亮线。

　　然而。当行偏转线圈回路开路（常见为行校正电感开焊）时。出现的不是亮线而是一条垂直暗线。同样是电子束都集中在一条线上，水平线和垂直线亮度的差距怎么就这么大呢？

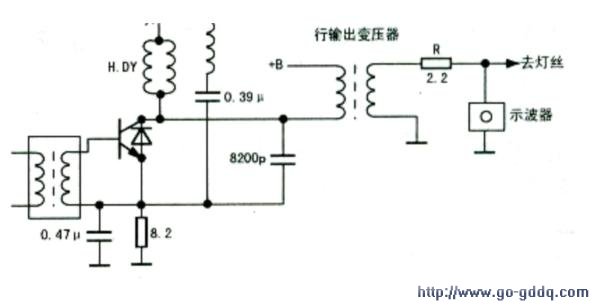

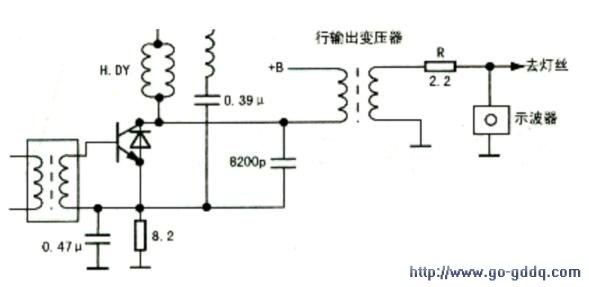

　　水平线亮的原因前面已经说了。而垂直线暗原因又是什么呢？为了找到答案，找来一台A3机芯彩电做了以下实验。如上图所示，将示波器探头接在灯丝供电电阻R的右边，开机。测得波形及数据如右图所示。波形幅度约为27Vp-p，整个行周期约为64μs，即行频为15625Hz，将行偏转线圈一端引线焊开，如中图所示，开机，此时所测得的波形及数据如下图所示。波形幅度约为14Vp-p，整个行周期约为64μs，即行频仍为15625Hz，逆程时间约为比较行偏转线圈开路前、后的两个波形，整个行周期都是64μs，即行频没有改变。波形在行偏转线圈开路后，幅度大大地降低，逆程时间增大很多。

　　这样答案就出来了，当行偏转线圈开路后，逆程时间变大，导致行逆程脉冲幅度大大下降，这样显像管所需的阳极高压、聚焦电压、加速电压、灯丝电压都会比正常值低很多。此时，电子束虽然都集中在这条垂直线上，但因高压、聚焦电压、加速电压、灯丝电压较低，所以该垂直线较暗。
