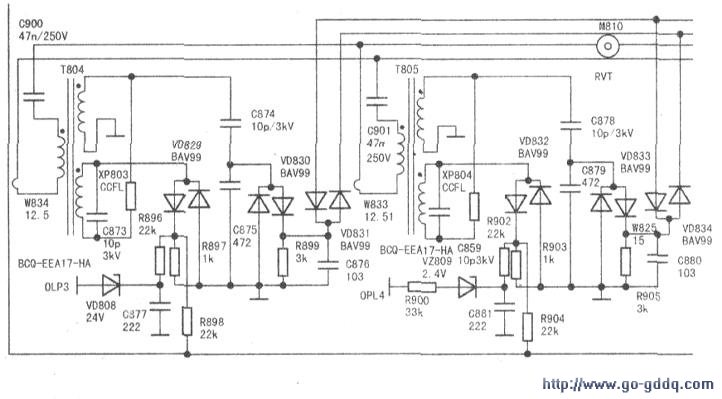

下图是一个液晶电视逆变器的部分截图，该部分电路常出现的问题是逆变器损坏。这个电路一共使用了四只逆变器，如何才能快速判断哪个逆变器出现故障呢？很简单，以T804为例，它的组成是由电容C900和T804的初级绕组串联的，是一个串联谐振回路。假如T804出现匝间短路，必然会引起电流增大电压降低的情况，那么电压会降在哪呢？会降在电容C900两端。因此，我们判断是不是T804出现短路只需要测量C900两端的交流电压就可以了。经过验证，正常时C900两端的压降为5V～7V，T804出现匝间短路时，C900两端的压降可达20V～25V。
