长虹LS07机芯液晶彩电行/场同步信号处理电路的检修思路
来源:本站整理  作者:佚名  2011-12-16 06:40:55

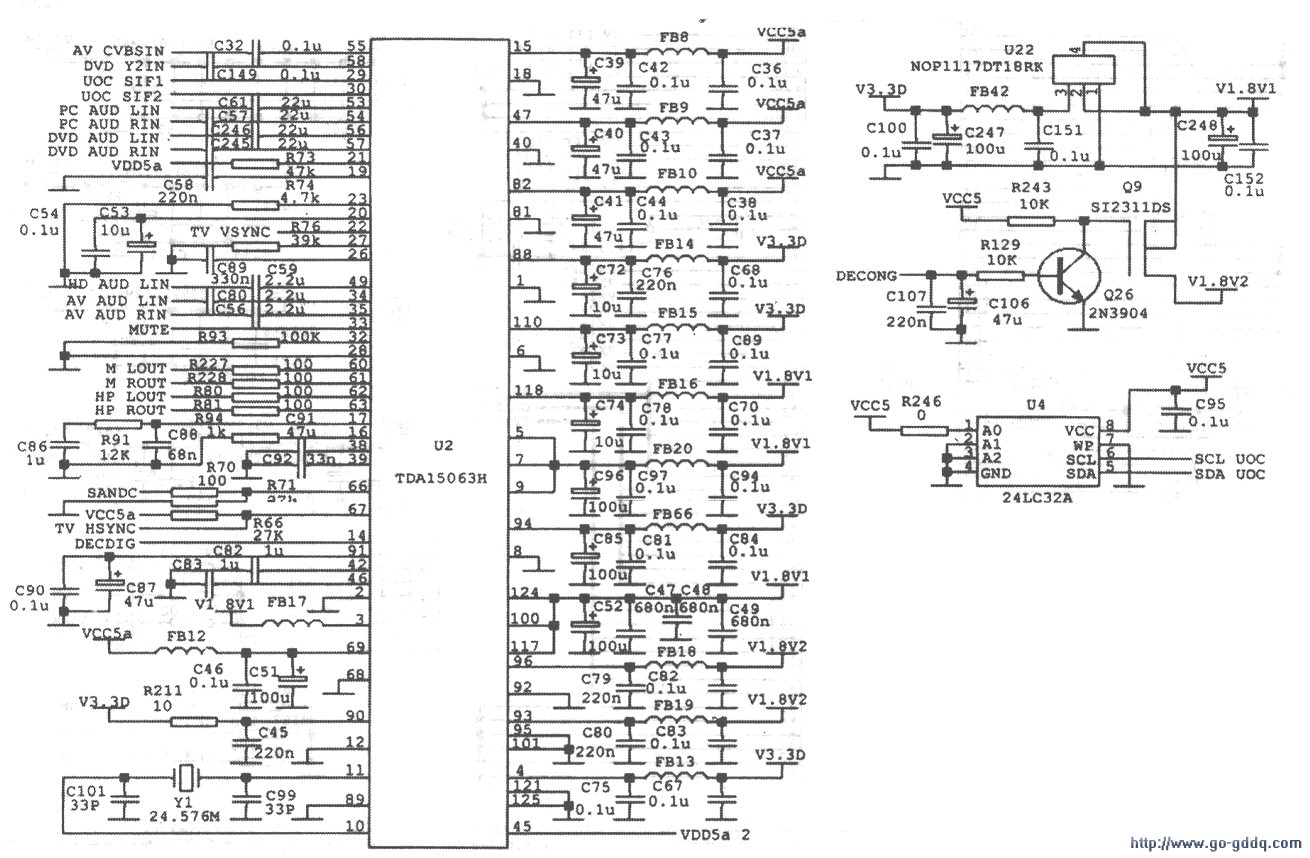

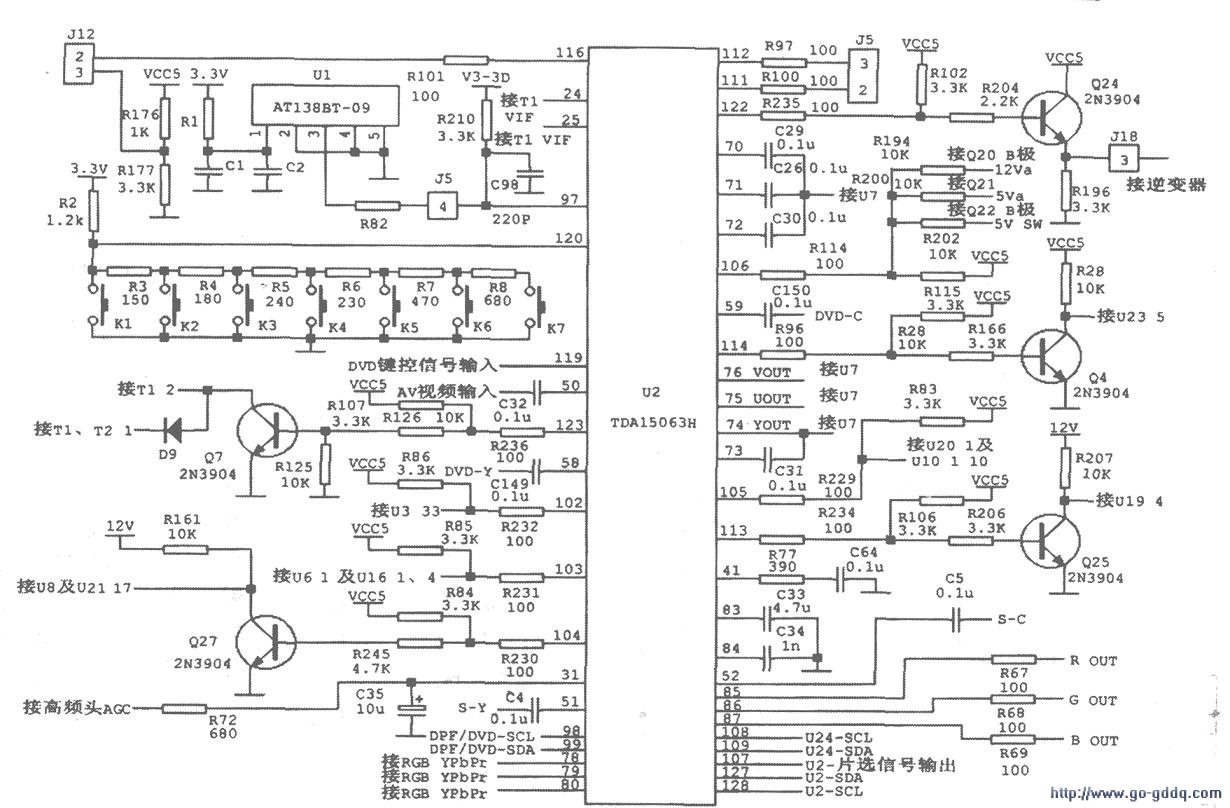

  该电路故障通常会导致电视机出现无图像、图像异常、行不同步、场不同步、屏幕显示异常、彩色异常等现象。相关电路见上图、下图.当遇到电视机行同步信号处理电路出现故障时,先分别检测U2相关引脚的+5v、+3.3V和+1.8V电压是否正常。如果某路电压异常则检查相关电路及元件。后检测U2(73)脚是否有约2.1V(正常工作时)电压,或检测该脚输入的亮度信号波形是否正常。若异常则检查U2(73)脚相关电路及元件是否正常。若正常则分别检测U2(10)、(11)脚是否有约1.45V和1.5V电压。若异常则检查该脚外接的Yl等元件是否存在开路、短路或性能不良等。在此应对Yl作重点检查,可用同型号的晶体予以代换试之。如果正常则检测U2⑩脚是否有约2.2V(正常工作时)电压。若异常则检查相关电路及元件是否正常:或检查判断U2自身是否存在不良等。当遇到电视机行同步信号处理电路出现故障时,先分别检查U2(26)、(27)脚是否有约2.1V和1.95V(正常工作时)电压。若异常则检查相关电路及元件是否正常;或检查判断U2自身是否存在不良等。
