长虹LS07机芯液晶彩电中频/视频信号处理电路的检修思路
来源:本站整理  作者:佚名  2011-12-16 06:40:59

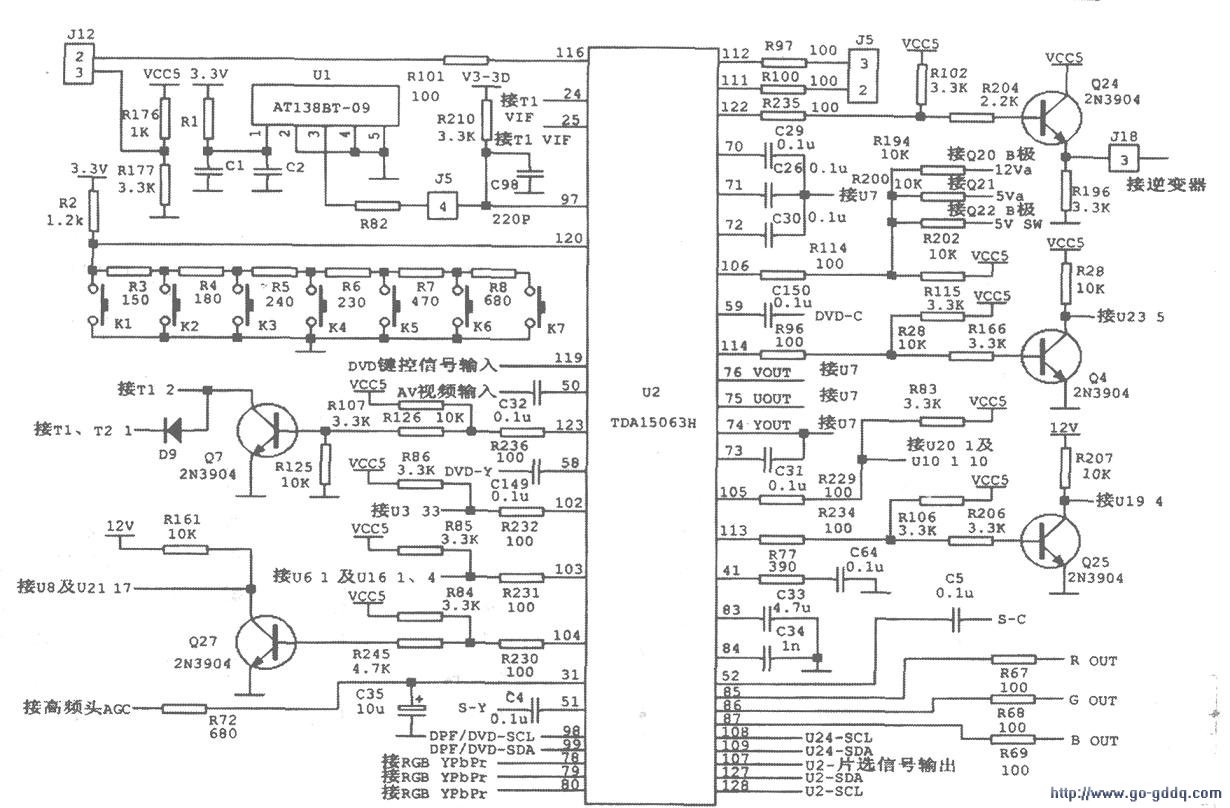

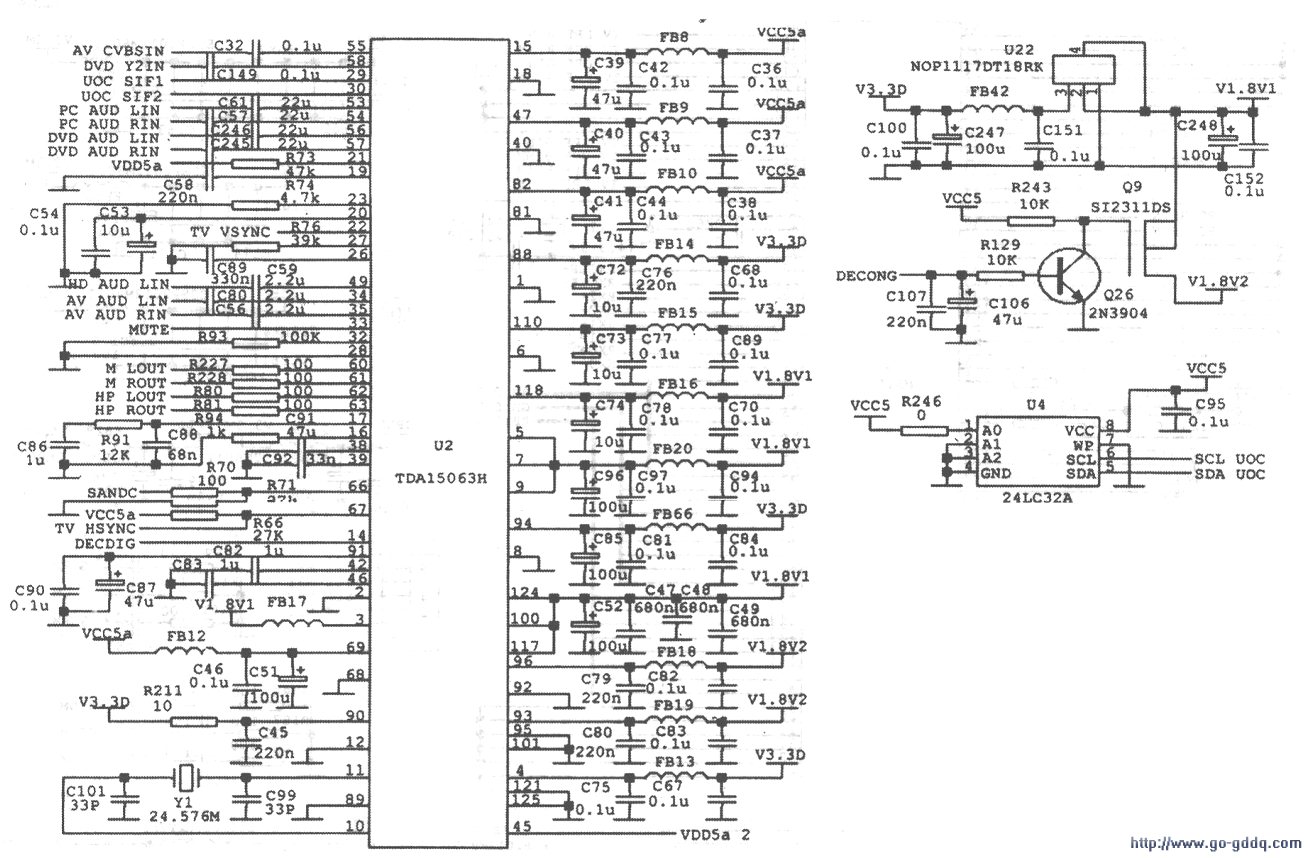

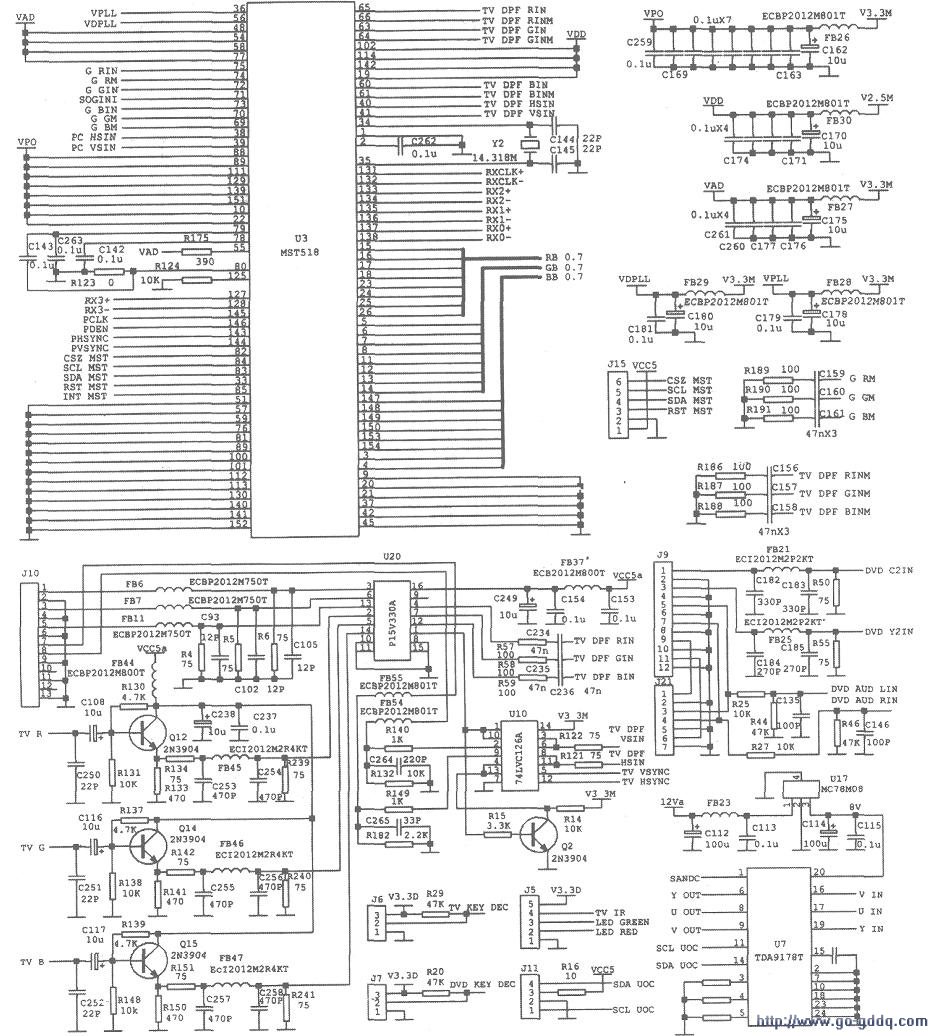

  该电路故障通常会导致电视机出现无图像、无伴音、图像或伴音异常、屏幕显示异常、彩色异常、图像信号切换异常等现象。相关电路下见。首先,检查TV/AV/SVHS/DVD图像信号处理电路。经检查U2、U3、U7、U10、U20的各引脚电源正常时,按选择某一路的图像信号对应检测U2引脚的电压或波形来判断。如选择TV图像信号时,则分别检测U2(24)、(25)脚是否有约1.9V电压或波形是否正常。

  如果异常则检查前级高、中频信号处理电路等。

  如果正常则检查U2(31)脚是否有约2.45V电压,或检测U2(73)-(76)脚的波形是否正常等。若异常则检查U2(108)、(109)脚总线电路是否正常等。在检查制式转换电路故障时,则检查U2(123)脚输出的高、低电平是否正常。若异常则检查R107、R126、Q7、D9等元件是否存在开路、短路或性能不良等。如果正常则检查U2(10)、(11)脚外接时钟晶振电路是否正常。如果异常则检查Yl、C99、CI01及U2自身等是否存在开路或性能不良。如果正常删检测U2(73)-(76)脚的波形是否正常,或检查U7(16)、(17)、(19)脚的波形是否正常。如果异常则检查U7(20)脚的+8v电压是否正常。

  如果异常则检查U17、FB23、C114等元件是否存在开路、短路、烧损或性能不良等。如果正常则检查U7(11)、(14)脚总线电路是否正常等。其次,检查视频信号处理电路。经检查初步确认中频信号正常时,先切换信号源模式观察是否在某一状态下图像异常,如在TWAV状态下图像异常时:则检查U20、Q12、Q14、Q15及其外接元件是否存在开路、短路或性能不良,或检查Q2b极控制电压是否正常。如果正常则检测U2(85)—(87)脚输出的三基色信号是否正常。如果异常则检查U2及其外围元件。如在高清、VGA状态下图像异常时,则检查U6及其外围电路是否正常等。如果正常则检查FBl~FB5是否正常等。如在任何状态下图像异常时,则检查主板插件J16、J17、J22是否存在脱焊、虚焊或接触不良等。

  如果正常则检查U2、U7自身及外接元件是否存在损坏等。
