厦华LC37R26型液晶彩色电视开机后，所有通道均无图像。

出现此类故障时，首先通电开机，观察红色指示灯是否亮。若红色指示灯未亮，则检查电源部件 CN3 的①脚、⑤脚输出电压是否正常(正常应为 +5 V)，若无电压，则检查电源熔丝是否熔断；若红色指示灯亮，则按遥控器或按“POWER”键开机，观察指示灯的变化情况。

若红色指示灯变绿，则按遥控器任意键，观察指示灯是否闪烁。若闪烁，则检查电源板 X508的①、②脚输入电压是否正常(正常应为 18 V)。若正常，则检查 X508 的⑩～12脚有无 120 V 电压。若有 120 V 电压，则检查X20 的⑩脚输入电压是否为 5 V。若是 5 V，则检查背光插座是否插接牢固。

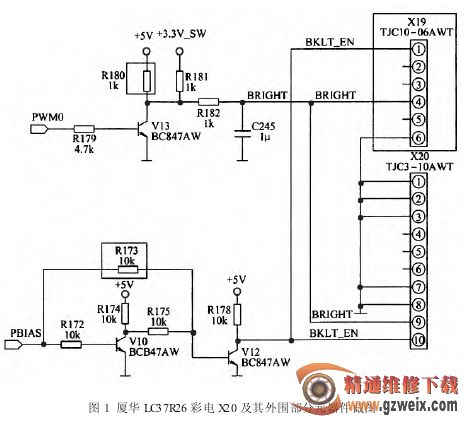

若插接牢固，则检查CPU 板部件是否正常。若正常，则检查 LCD 屏是否不良。实际检修中，因背光插座插接不良而引起此类故障较常见。X20 及其外围部分元器件截图如图 1 所示。
