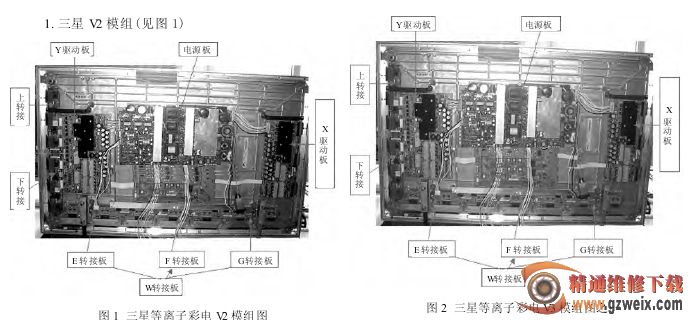

2. 三星 V3 模组（见图 2 和图 3）

备注：（1）三星 V3 电源板有两种，不能通用。前面提到的电源板分为大小两块。图 2 所示新电源板为一整块，外观与 V2 电源板相似，区别在于图 3 所示的电感线圈是横向的，而 V2 电源板同位置的电感线圈是纵向的，可与前面的实物图片进行对比区别。

（2）三星 V3 模组根据驱动板的不同又分为两种：

一种为如图 2 所示的，使用红色电容；另一种为蓝色电容。不同电容的驱动板对应的其他备件也有所不同，一定要注意区别。

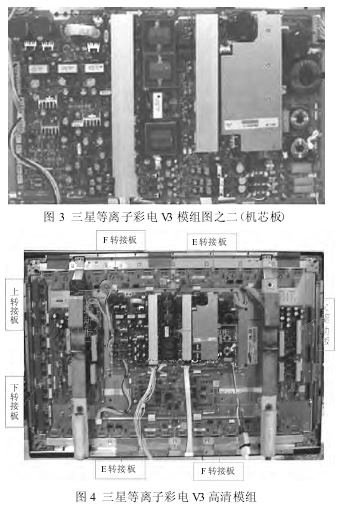

3. 三星 V3 高清模组（见图 4）

三星 V3 模组有两种，前面已介绍过一种，为普通的标清模组；下面是三星高清模组的实物图片。电源板与 V3 标清的新电源板相同（见图 3 电源板照片），其他组件与 V3 标清均不同。上下转接板中两块 E 转接板相同，两块 F 转接板相同。

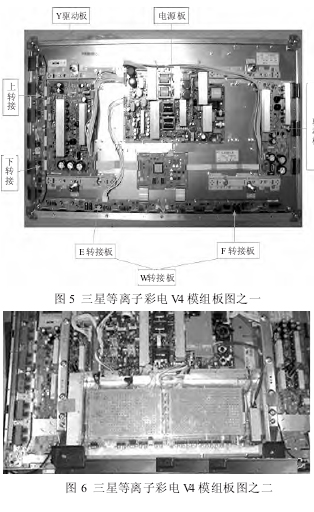

4.三星 V4 模组（见图 5 和图 6）

等离子电视有模组和机芯板组成，模组负责图像的显示，机芯板负责信号的处理。图 3 所示为 V3 模组对应的机芯板，包括数字板和模拟板两块，不同型号机器可能使用同一种模组，不同的机芯板，申请备件时注意区分。

5.常见故障的检修

（1）电源指示灯不亮

①检查电源插头是否两端都紧密确实插入插座内。

②电源开关是否开启。

③电源保险丝是否熔断。

④电源线是否断线。

在确定以上都没有问题时，则更换电源板。指示灯仍不亮，则检测机芯板供电电压，正常则更换机芯板。

（2）电源指示灯亮，不开机

1）遥控器“power”键或“power”按键是否没有按。

2）遥控器接口是否异常或遥控器是否异常。

以上正常，则去掉机芯板，在维修模式下给模组通电（关于维修模式的设置查看后附）

①如果模组可以正常点亮,则为机芯板故障。更换机芯板。

②如果模组无法正常点亮, 则首先模组就有故障。要先对模组进行检测。

a.逻辑板指示灯不亮,则低压部分异常。更换电源板。

b.逻辑板指示灯先亮后,熄灭,则高压引起的跳脱。检测输出电压是否正常，正常则更换 X 驱动，仍旧不良则更换 Y 驱动。

c.逻辑板指示灯亮,则可能为逻辑板故障。更换仍不良,则依次更换 X 驱动板、Y 驱动板。

（3）图像、声音不良

①外接信号是否正常。

②检查相关设置。

③机芯板与逻辑板间 LVDS 信号连接线不良,导

致图像不良。

④机芯板故障。

⑤模组故障导致显示不良。

（4）水平方向亮 / 暗线、亮 / 暗带

①Y 转接板及接口不良。

②逻辑板不良。

③屏不良，无法修复，需要返厂处理。

（5）竖直方向亮 / 暗线、亮 / 暗带

①W 转接板及接口不良。

②逻辑板不良。

③屏不良，无法修复，需要返厂处理。

（6）水平或垂直断线屏不良，需返厂处理。

附：维修模式的设置

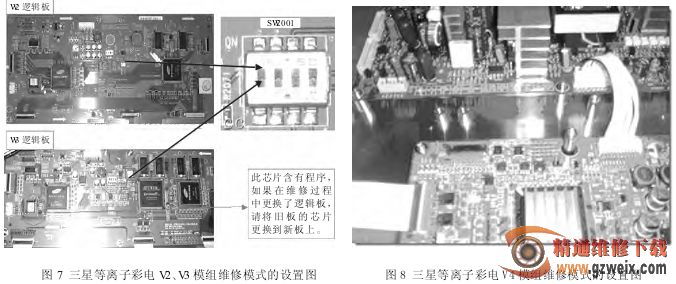

①三星 V2、V3 模组维修模式的设置，先将电源板给数字板供电的插座的③、④脚短接，然后将左图所示的元件，①、③脚上；②、④脚下（原状态：③脚下；①、

②、④脚上）。在该模式下，可以去掉机芯板，直接给模组通电，如果能点亮屏，则模组正常(见图 7)。

②三星 V4 模组维修模式的设置（见图 8）
