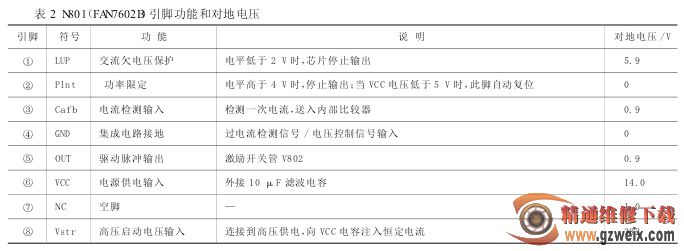

②N801（FN7602B）引脚功能和对地电压见表 2 所示。

T801 绕组的热地端有两个感应电压：一个绕组感应电压经 R829 限流、VD806 整流、C822、C823 滤波、VZ801 稳压后，送到 N801 的⑥脚，替换下内部启动电路，为 N801 供电；另一个低压绕组热地端感应电压经R838 限流、VD808 整流、C828 滤波产生的 VCC 电压，经待机控制电路 V805 控制后，为 PFC 驱动控制电路N802 供电（参见上期图 4）。

（3）整流、滤波输出电路开关变压器 N80l“二次”感应绕组有三个冷地端(右侧)：下方绕组感应电压经 VD822 整流、C849、L805、C850 滤波后，产生 5 VS 电压，再经待机控制电路输出+5 V 电压；中间绕组的感应电压经 VD821 整流、C843、C804、C844 滤波后，产生 14 V 电压，再经待机控制电路和稳压电路，输出 +12 V 电压；上方绕组感应电压经VD820 整流、C841 滤波后，为待机控制电路 V817 供电。

（4）稳压控制稳压电路由误差取样放大器 N808(L431IZ)、光电耦合器 N805、驱动控制电路 N801 的③脚内部电路组成。

取样电路 R862、R863 对 5 VS 电压取样，当开关电源输出的 5 VS 电压升高，取样后输入到 N808 的 R 极电压升高，经比较放大后的 K 端电压下降，使得流过光电耦合器 N805 内部发光二极管发光增强，同时光敏晶体管导通也增强，N801 的③脚电压升高，经内部电路处理后，从 N801⑤脚输出驱动脉冲宽度变窄，开关管V802 导通时间缩短，输出 5 VS 电压下降到正常值。当开关电源输出的 5 VS 电压降低时，上述稳压控制电路向相反方向变化，输出 5 VS 电压上升到正常值（参见上期图 4）。

（5）过电压保护电路

过电压保护电路由晶体管 V815 和其 b 极的稳压二极管 VZ806、VD823 组成

。对 DC／DC 转换电路输出的5 VS 和 +12 V 电压进行检测，保护电压对稳压控制电路光电耦合器 N805 的②脚电压进行控制。

当 5 V-S 过电压超过 5.6 V 时，将 5.6 V 稳压二极管 VZ806 击穿，通过隔离二极管 VD823 向 V815 的 b极送入高电平；当 +12 V 过电压超过 15 V 时，将 15 V稳压二极管 VZ807 击穿，通过隔离二极管 VD824 向V815 的 b 极送入高电平。V815 导通，将 N805 的②脚电压拉低，N805 饱和导通，向驱动控制电路 N801 的③脚注入高电平，内部保护电路启动，DC／DC 转换电路停止工作。

（6）过电流保护电路

N801 的③脚不但外接稳压控制环路，还通过 R836与 MOSFET 开关管 V802 的 S 极电阻 R837 相连接，用于检测一次电流。

由于某种原因引起 V802 的 S 极的电流增大时，过电流取样电阻 R837 上的电压降增大，经 R836 加到N801 的③脚，使 N801 的③脚电压升高，当③脚电压大于保护设定值时，N801 停止输出脉冲，开关管 V802 截止(参见上期图 4)。

（7）市电电压过低保护

N801 的①脚内部为市电（AC220 V）电压检测电路，通过 R818、R819、R820 与 R821 分压电路对 AC220 V 市电整流、滤波后的 300 V 电压进行检测。

当市电电压过低时，整流、滤波后的电压经分压电路送到 N801 的①脚电压降低，当此①脚电平低于 2 V时，N801 停止输出激励脉冲，开关管 V802 截止，从而达到欠电压保护的目的（参见上期图 4）。

3. 待机控制电路

TLM32E29X 电源板开 / 关机控制电路，如图 4(图见上期)所示，它由两部分组成：一是由 V814、光电耦合器 N806、V805 组成的 VCC 控制电路，待机时切断PFC 驱动控制电路的供电；二是由 V810、V817、V812、N807、V813 组成的整流输出控制电路，待机时切断向负载电路的 +12 V 和 +5 V 供电。
