②当 V801 饱和导通时，市电电压由整流后的 300 V电压经电感 L803、V801 的 D-S 极到地，形成回路；当V801 截止时，300 V 电压经电感 L803、VD811 对 C808充电，流过 L803 电流呈减小趋势，电感两端产生“左负、右正”的感应电压，与市电整流、滤波后的 300 V 电压的直流分量叠加，在滤波电容 C808 正端形成 380 V左右的 PFC 直流电压，为 DC／DC 转换电路供电。

(3) 稳压过程

PFC（功率因素校正）电路输出电压经 R813、R814、R815、R816、R818 与 R817、R860 分压，将取样电压送入N802 的①脚，作为输出直流电压误差信号；储能电感变压器 L803 的“二次”感应电压，作为交流过零检测信号，经 R804 送到 N802 的②脚，经 R805 送到 N802 的⑤脚。上述直流取样和交流检测电压经 N802 内部比较放大、对比与运算，产生误差调整电压，对 N802⑦脚的脉冲占空比进行调整，控制 V801 的导通时间，维持输出电压的稳定。

当 PFC 输出电压降低时，N802 的⑦脚输出的脉冲占空比变大，开关管 V801 的导通时间延长，输出电压升高到正常值；当 PFC 输出电压升高，N802 的⑦脚输出的脉冲占空比变小，开关管 V801 的导通时间缩短，输出电压降低到正常值（参见上期图 2）。

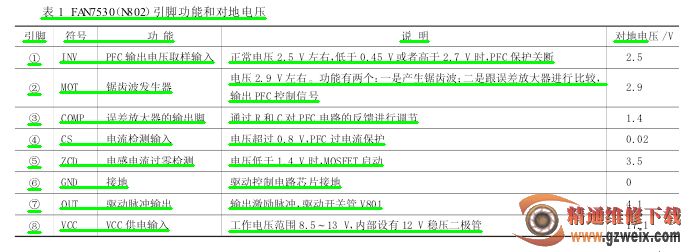

N802（FAN7530）的引脚功能和对地电压见表1所示。

( 4) 过电压、欠电压保护电路

N802的⑧脚为VCC供电输入端，内部设有UVLO电压检测电路，当N802⑧脚输入的VCC电压过低或过高时，⑧脚内部保护电路启动，切断IC内部供电，达到保护目的。N802 的①脚为 PFC 输出电压取样输入端，内设误差放大器和电压比较保护 OVP 电路，该点正常电压在2.5 V 左右。当输入到 N802①脚的取样电压低于0.45 V 或者高于 2.675 V 时，①脚内部保护电路启动，PFC 电路停止工作（参见上期图 2）。

( 5) 过电流保护电路

N802 的④脚为电流检测输入端，开关管 V801 的 D极电阻 R812 为过电流取样电阻，R812 两端的电压降反映了 PFC 电路电流的大小。当 V801 电流过大，R812两端的电压降随之增大，经 R810 使 N802 的④脚电压升高，当④脚电压超过 0.8 V 时，④脚内部保护电路启动，PFC 就会停止工作。

2. DC／DC转换电路

DC／DC 转换电路(见下页图 4)，由驱动控制电路N801 配合开关管 V802，开关变压器 T801，稳压控制环路 N805、N808 等元器件组成。其输出电压受待机电路的控制；待机时只输出 5 VS 电压，为主板控制系统供电；开机时再输出 +5 V、+12 V 电压，为主电路板信号处理电路和逆变器板供电。

( 1) FAN7602B（N801）简介

N801(FAN7602B)是一款绿色电流模式脉宽调制控制器，用于反激 PWM 开关电源，内设振荡电路、误差电路、驱动输出电路等，具有欠电压、过电流保护功能。

( 2) 启动工作过程

①PFC电路输出的PFC电压，待机时PFC电路停止工作为300 V左右，开机PFC 电路校正后，上升到 380 V，该PFC电压分为两路：一路经开关变压器T801的一次绕组加到开关管V802的D极；另一路经R917、R826、R827送到N801的⑧脚，为其提供启动电压，通过内部电路向⑥脚VCC供电电容器C823充电，N801 启动工作，产生激励脉冲，经内部电路处理后，从N801⑤脚输出脉冲电压，激励开关管V802工作于开关状态，在开关变压器T801 的各个绕组产生感应电压。
