厦华 K2918 彩电属于 TBl251 单片机芯 K 系列：微处理器 N801 采用 TMP87CH38N，小信号处理电路 N201为 TBl251CN，NA01 的 AV/TV 切换电路采用 TAl219AN，NC01 的 Y／C（亮 / 色）分离电路采用 TC90A49P，N202制式切换采用 TC4052BP，NV01 音频信号处理电路采用TA8776N，NV02 音频功放电路采用 AN7582Z，N301 场输出电路采用 TA8427。

适用机型有：厦华 K2918、K2926、K2928、K2929 等K 系列单片彩电。

厦华 K2918 彩电，主电源采用以电源控制芯片TDAl6846 和大功率场效应开关管 V502 为核心的并联型开关电源；副电源采用新型电源厚膜电路 TNY253 为核心的并联型开关电源，待机控制时采用迫使TDAl6846 停止工作的方式。

厦华 K2918 彩电，在开关电源初级电路中，围绕TDAl6846 的保护功能，设置了欠压保护、过压保护、市电异常保护电路。保护时，TDAl6846 停止输出激励脉冲，开关电源停止工作；在开关电源次级各路输出电压，设有电源输出失压检测保护电路和“X 射线”过高保护电路；保护电路启动时，迫使电视机进入待机保护状态。本文主要介绍开关电源次级的供电电压失压保护和“X 射线”过高保护电路的原理与维修。

一、保护电路工作原理

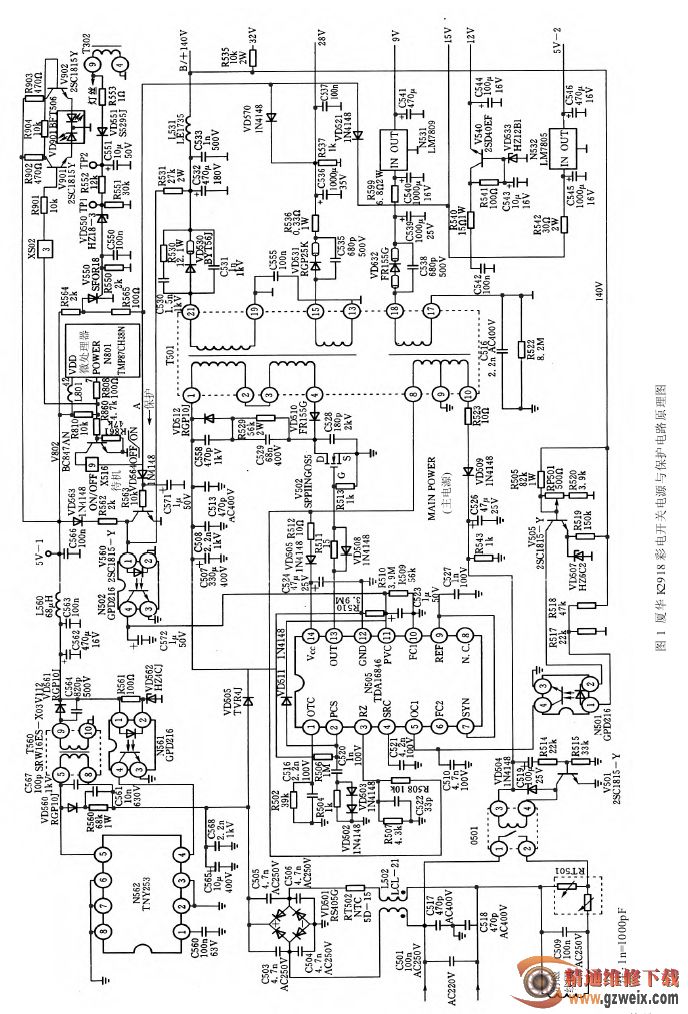

厦华 K2918 彩电依托待机控制电路，设计了供电失压保护电路和行输出“X 射线”过高保护电路，如图 1所示（图见下页）。保护电路启动时，迫使待机控制电路动作，进入待机保护状态。

该机在待机控制电路 V560 的基极外接电源失压检测保护和由晶闸管 V550 组成的行输出“X 射线”过高检测电路；当开关电源各路输出电压发生失压故障或行输出电路发生“X 射线”过高故障时，上述故障检测电路将V560 的基极电压拉低，V560 截止，集电极变为高电平，“光耦”N502 的电流增加，将 TDAl6846 的11脚电压对地短路，开关电源停止工作，进入待机保护状态。

1.

待机控制电路

（1）待机控制电路由小信号处理板上的微处理器 N801(TMP87CH38N)的⑦脚和三极管 V802 及扫描电源板上的 V560、N502 组成，对开关电源初级控制芯片 TDAl6846 的11脚电压进行控制。TDAl6846 的11脚为市电电压检测输入端，市电（AC 220 V）整流、滤波后的 300 V 电压，经 R510、R509 分压后，对市电电压进行取样，当市电电压过低或过高，其整流、滤波后的直流电压，经分压取样后，加到 TDA1684611脚的电压高于或低于设定值时，11脚内部保护电路启动，切断激励脉冲，开关电源停止工作。该机的待机控制电路，巧妙地利用 TDAl6846 的这一保护功能，设计了待机控制电路，待机时，将 TDAl6846 的11脚电压拉低，迫使11脚内部保护电路启动，切断激励脉冲，开关电源停止工作，进入待机状态。

（2）开机时，微处理器 N801 的⑦脚输出低电平 0 V，V802 截止，集电极变为高电平，V560 导通，集电极变为低电平，N502(GPD216)截止，对开关电源 TDAl6846 的11脚电压不产生影响，开关电源正常工作；同时，N801 的⑦脚开机低电平使指示灯控制电路的 V901 截止，V902 导通，VD901(BFT506)双色指示灯的右边 LED 灯点亮。

（3）待机时，微处理器 N801 的⑦脚输出高电平，V802 导通，集电极变为低电平，V560 截止，集电极变为高电平，使“光耦”N502 导通，将开关电源 TDAl6846 的11脚电压拉低，迫使11脚内部保护电路启动，开关电源停止工作，进入待机状态。待机时，N801 的⑦脚高电平使指示灯控制电路的 V901 导通，V902 截止，VD901(BFF506)双色指示灯的左边 LED 灯点亮。
