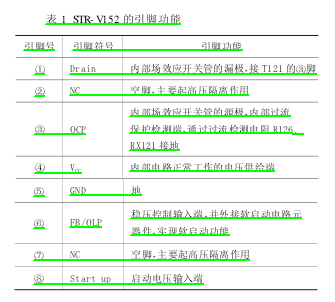

④负载过流保护电路。该电路主要由 Z121 的⑥脚外部和内部电路组成。当负载短路或过重时，5 V电压降低，加到精密基准三端稳压集成电路 Z601 的控制端的电压低于 2.5 V 时，Z601 的阴极没有电流输入，光电耦合器 PC121 内部的发光二极管没有电流流过，PC121 内部的光敏三极管等效电阻升高，Z121 的⑥脚电压升高，当达到内部保护电压值时，Z121 进入保护状态，主电源没有电压输出，整机回到待机状态。



(4)SUB模块 PKG4 的 5 V供电电路

①PKG4 的 5 V 供电电路主要由 Z602(SI-3010KF)及少数外围电路构成。SI-3010KF 是三肯公司生产的可调稳压集成电路，它的引脚功能如表 2 所示。
