(1)OZ9938内部电路

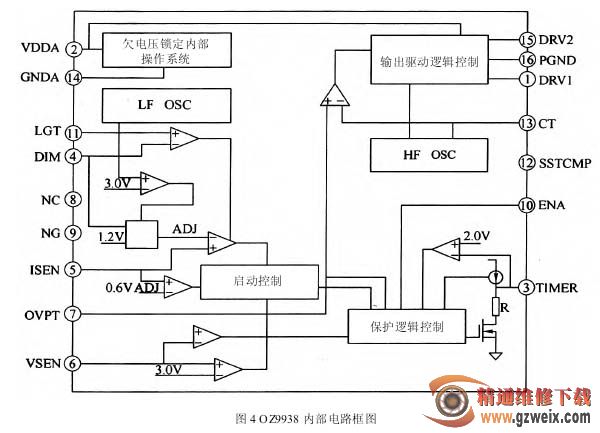

OZ9938 的内部电路框图,如图 4 所示。
（2）背光灯开启电路
电源板输出的 +14.5 V 电压 VCC-Inverter 送入逆变器电路，然后分为两路：一路直接送给高压形成电路 Q701～Q704；另一路经 Q708、ZD703 组成的稳压电路产生 5 V 的 VDD-1 电压，送给 U702 振荡激励控制电路和半桥转全桥输出电路 U701，为逆变器电路提供电源。
遥控开机后，主板微处理器输出的 B／L On／Off逆变器高电平开启指令从连接器 XS952 的③脚输入逆变电路，向 U702 的⑩脚（ENA）提供点灯控制电压，内部振荡电路开始启动，经内部处理后，从 U702①、15脚输出互为反相的 DRVl 和 DRV2 的半桥 PWM 脉冲信号，送到半桥转全桥输出电路 U701。
（3）半桥转全桥输出电路

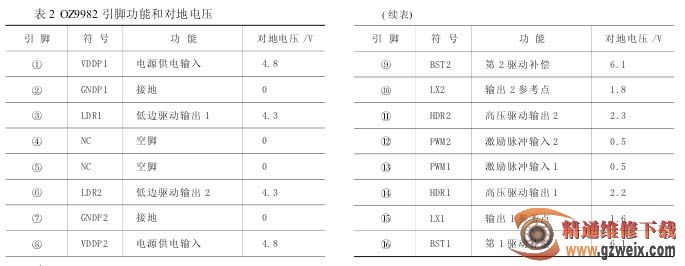

半桥转全桥输出电路由 U701 及其外部电路构成，其引脚功能和对地电压见表 2 所示。振荡激励控制电路 U702 从①、15脚输出互为反相的 DRVl 和 DRV2 的半桥 PWM 脉冲信号，送到 U701 的13、12脚，经内部放大和倒相后，从14、③脚和11、⑥脚输出两组激励脉冲，为全桥高压形成电路的 4 个复合开关管提供激励脉冲。
( 4) 背光灯高压形成电路
背光灯高压形成全桥驱动电路主要由复合开关管Q701、Q702、Q703、Q704 和 升 压 变 压 器 T751、T752、T753、T754 构成。其中，复合开关管 Q701、Q702 组成上半臂驱动电路，复合开关管 Q703、Q704 组成下半臂驱动电路，半桥转全桥输出电路 U701 的14、③脚和11、⑥脚输出两组激励脉冲，驱动全桥放大电路 Q70l、Q702、Q703、Q704 导通和截止，从上半臂输出 VA 信号，从下半臂输出 VB 信号，VA 和 VB 信号在升压变压器 T751、T752、T753、T754 一次绕组的②～⑦、③～⑥端形成交变电流，在 1751、T752、T753、T754“二次”绕组的④～⑤、①～⑧端产生交流高频电压，升压后的交流电压经连接器 XS751、XS752、XS753、XS754 与背光灯管相连接，为背光灯供电。
2. 保护与调整电路
该逆变器在升压变压器 T751、T752、T753、T754“二次”绕组④～⑤、①～⑧高压端，均设有电压和电流检测电路，4 个升压变压器的电压和电流检测电路相同，每个升压变压器均产生两个 VS 检测电压和两个IS 检测电压。4 个升压变压器电路产生的 8 个 VS 检测电压汇总后送到 U702(OZ9938)的⑥脚电压反馈检测输入端；4 个升压变压器电路产生的 8 个 IS 检测电压汇总后送到 U702(OZ9938)的⑤脚电流反馈检测输入端。当背光灯电路发生故障，背光灯管电压、电流不正常，输入到 U702⑤、⑥脚的检测电压异常时，0Z9938停止振荡，达到保护的目的。
（1）背光灯电流反馈电路
逆变器在升压变压器 T751、T752、T753、T754“二次”侧的 D752、R766、C766、D754、D768、C768、D757、R770、C770、D755、R772、C772 组成灯管启动电流检测反馈电路，产生的 ISl、IS3、IS5、IS7 四个检测电压经 D711、D708 电路会合后，产生 Isencel—I 电压，直接送到U702 的⑤脚；T751、T752、T753、T75“4二次”侧的 D751、R767、C767、D753、R769、C769、D756、R771、C771、D758、R773、C773 组成灯管过电流保护检测反馈电路，产生的 IS2、IS4、IS6、IS8 四个检测电压经 D709、D706 电路会合后，产生 Isenee2-I 电压，经 D703、Q706、Q705 放大后送到 U702 的⑤脚。
（2）背光灯电压反馈电路
逆变器在升压变压器 T751、T752、T753、T754“二次”侧的 C750、R750、R758、C751、R751、R759、C752、R752、R760、C753、R753、R761、C754、R754、B762、C755、R755、R763、C756、R756、R764、C755、R755、R763 等元件组成灯管过电压取样反馈电路。产生的 VSl、VS2、VS5、VS6、VS7、VS8 检测电压经 D710、D704、D705、D707 整流电路会合后产生 Vsencel-I 电压：一是直接送到 U702 的⑥脚；二是 Q707 组成的过电压保护调整电路，Vsencel-I击穿稳压二极管 ZD702 后经 Q707 放大后，对 U702 外接软启动设定和回环补偿电容的12脚电压进行控制，达到设定值时，也执行保护。
（3）背光灯亮度调整电路
电源板的输出连接器 XS952 中④脚 B／L Brigh为调光电压输入端，输入的直流电压经 R704 送到控制芯片 U702 的④脚 DIM 端，以调整①、15脚输出的激励脉冲，实现对背光灯管亮度的调整。
