二、故障检修步骤与方法

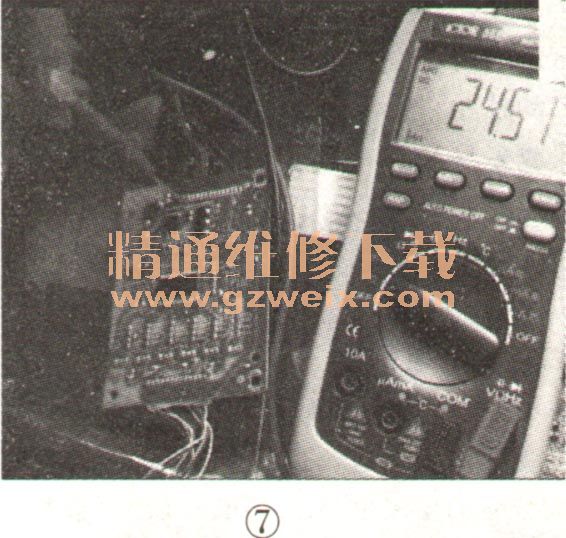

第一步:测量背光驱动电路的供电是否正常。此处所说供电是指升压电路(或功率输出电路)及背光驱动芯片的供电,如图7所示。若供电不正常,则检查开关电源电路。

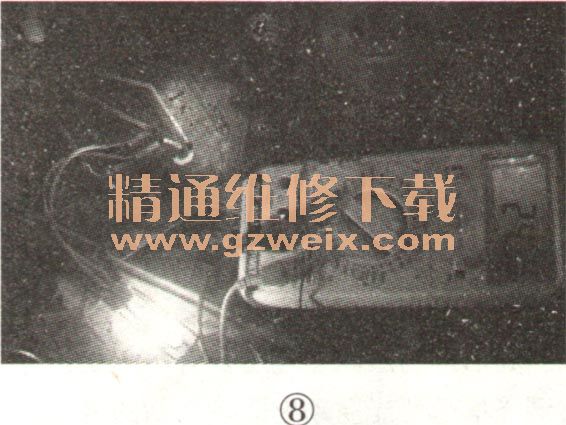

对于背光亮一下就熄的故障,需在启动背光瞬间测量功率输出电路的供电是否稳定,如有波动现象,可给开关电源电路带上假负载,如图8所示,以检查其带载能力是否正常。
提示:1.对于背光亮一下就熄故障,在确认背光驱动电路供电正常的前提下,其原因是背光驱动电路进入了保护状态。导致其保护的原因有两种:一是背光源出现了短路或断路现象,二是背光驱动电路异常。
2.背光驱动电路的保护一般分为过压保护和过流保护两种:过流保护反应较迅速,背光闪一下就灭了,一般看不见电视的开机画面(LOGO);过压保护相对较慢,背光一般能亮一两秒,大多数时候能看见电视的开机画面。
第二步:测量背光开/关及亮度控制信号是否正常。

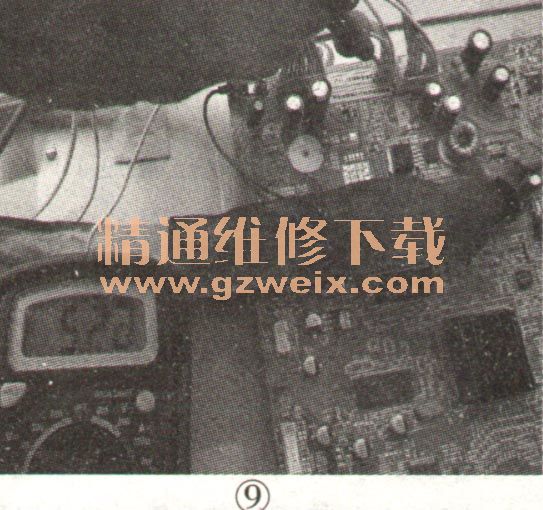

实修时,可通过测量主板与背光驱动板相连的插座的引脚电压来判断故障部位:二次开机后,BLON端应由0v升至3V或5V左右的电压,如图9所示ADJ端应有ov-3.3V的电压。若测得这两个信号的电压正常,且在进行开/待机状态切换时,BLON端电压有明显的跳变现象,这说明主板正常。
值得注意的是,大多数液晶彩电的背光驱动电路不输出信号反馈给主板,但部分新型液晶彩电(尤其是进口机型)的背光驱动电路会输出一个状态检测信号送给主板,以便CPU判断背光驱动板的工作状态。这个状态信号的英文标注多为ERROR 、STAUS、STATUS等,如图10所示。如果背光驱动板工作异常,则输出的状态信号电平反转,主板上的CPU据此会停止输出背光“开”信号,则表现的故障现象为背光亮一下就熄。因此,在检修这类彩电时,不能因主板无背光“开”信号输出而贸然判定主板有问题。

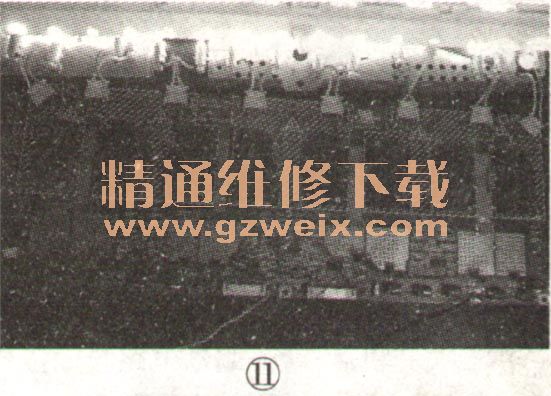

另外,在背光驱动电路供电正常的前提下,可脱开该板与主板的控制线,给背光开/关端外加一个3V~5V的电压,给亮度调节端外加一个2V~3.3V的电压,以强制启动背光驱动电路,如图11所示,若此时背光亮,则可判定故障出在主板上。
