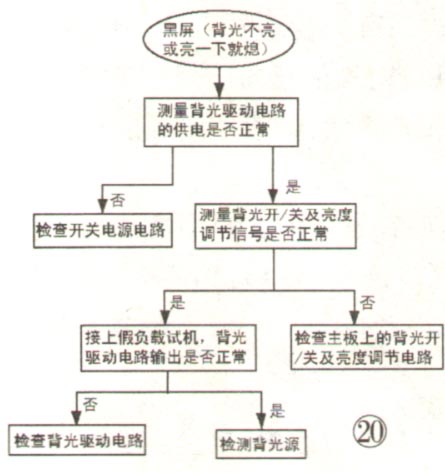

综上所述，黑屏故障的检修流程如图20所示。

    实战技巧：1．若某只冷阴极灯管损坏，应急维修时，可断开损坏的灯管，用一只容量为15pF～30pF、耐压2kV的高压电容代替，22英寸的屏一般选用15pF/2kV电容，40英寸及其以上的屏一般选用30pF/2kV电容。
    2．在采用冷阴极灯管的液晶彩电中，灯管老化后启辉电压会升高，则灯管高压检测电路所得电压也会升高，容易引起背光调控芯片进入过压保护状态，从而出现背光亮一下就熄故障，但多次开／关机后可能又正常。对于这类故障，可在高压检测电路的下分压电阻上并联一只2.2kΩ可调电阻，调整该电阻直至灯管能顺利点亮为止。
    3．大部分背光控制芯片设有一个TIMER端，外接一只1μF～2μF的电容到地。当输出电路出现过压现象时，IC内部的开关接通，对该电容进行充电，当电容两端电压升高到一定值时，IC内部保护电路启动，停止驱动脉冲输出。改变该电容的容量，可以改变IC启动保护时间的快慢，容量越大，保护越慢；容量越小，保护越快。一般情况下，该电路的保护时间设计为1 s～2s。
    在检修背光亮一下就熄故障时，在检查电路无明显异常情况下，可将背光控制芯片的TIMER端对地短接，即取消过压保护功能，以便检测判断。
