故障检修实例
例1：一台长虹LED42C2080iU2T）液晶彩电（ZLM41 G-ip机芯），开机后背光亮一下就熄。
分析检修：该机采用主板、电源、背光三合一板，插座J9为LED背光连接插座，其①、②脚并联，输出LED＋电压；④、⑤脚分别为LED1-、LED2一端。为了判断故障部位，将J9的④、⑤脚短接后试机，背光不再熄灭，但屏上部的LED灯珠不亮。测量LED灯条插座的各脚电压，发现一脚虚焊，补焊后断开J9的④、⑤脚试机，故障排除。
例2：一台海尔LE32B50彩电（6M182机芯），不开机，但在开机时屏幕会闪一下。

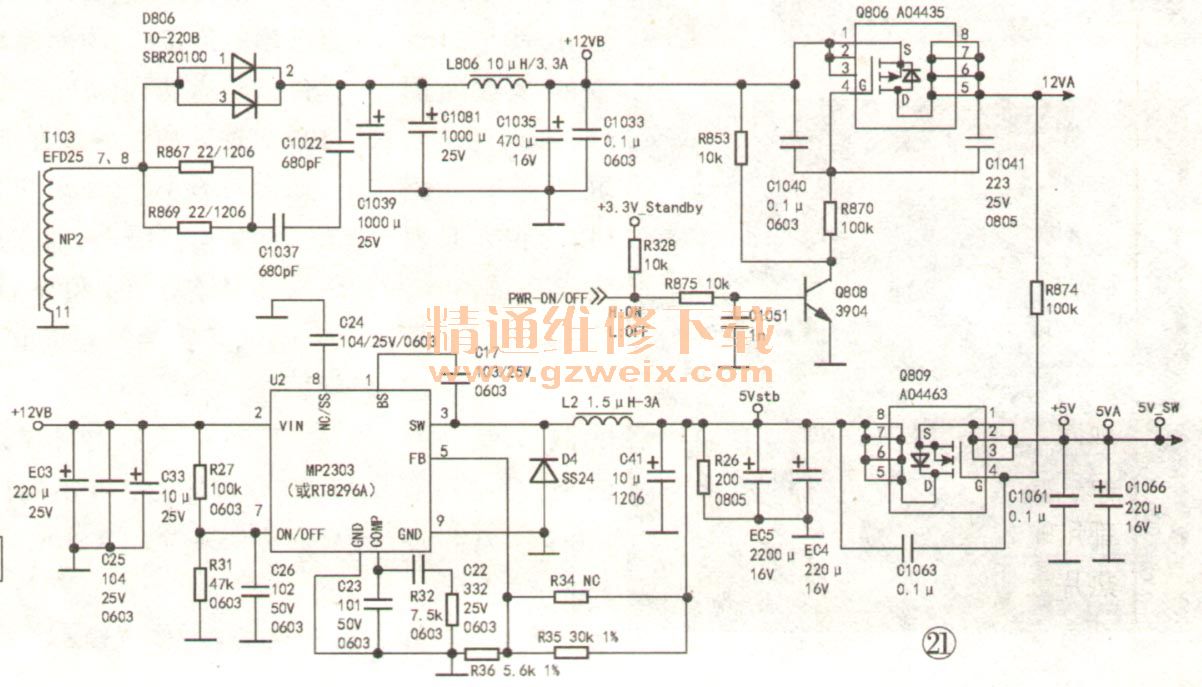

分析检修：试机，发现背光亮一下就熄。拆机检查，发现该机采用电源、背光驱动、信号处理三合一板。通电后电源电路输出＋12VB电压，经DC -DC降压芯片MP2303（或RT8296A）变换后输出5Vsb电压，如图21所示。
二次开机后，三极管Q808导通，场效应管Q806因G极为低电平而导通，输出＋12VA电压，供给LED背光驱动及伴音功放电路；同时，＋ 12VA电压经R874加到场效应管Q809的④脚，Q809导通，输出＋5VA电路，供给信号处理电路。
试机时，发现该机在待机状态下，电源电路部分发出较大的电流声。根据经验，电路中可能存在滤波不良现象，于是重点检查12V滤波电路，发现电容C1081、C1039（1000μF/25V）均有轻微鼓包现象，拆下检测，这两只电容量均接近0μF。更换这两只电容后试机，交流声消失，背光亮，图像、声音均正常。
