液晶彩电黑屏故障分析与检修

来源：本站整理作者：佚名 2016-07-04 09:45:51

例3：一台东芝42L135X彩电，黑屏。

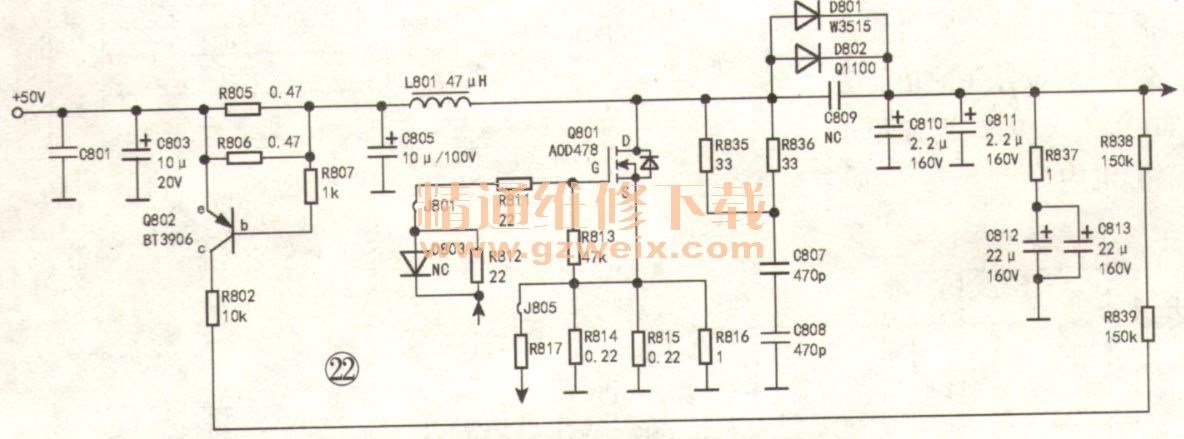

分析检修：试机发现背光不亮，测得主板送来的BLON（3.3V）及DIM信号（背光亮度DIM调控，3.2V）均正常，怀疑背光驱动电路有问题。二次开机后，电源板输出50V电压供给背光升压电路，背光调控IC的26脚输出的开关脉冲经R812、R811供给升压管Q801（场效应管，AOD256，160V/19A）的G极，如图22所示。

电感L801、高速整流管D801（MB515，耐压150V）、开关管Q801及滤波电容C810～C814等元件组成升压电路。R814～R817组成电流检测反馈电路。R813为Q801偏置电阻，为Q801的G极提供稳定的偏置电压。

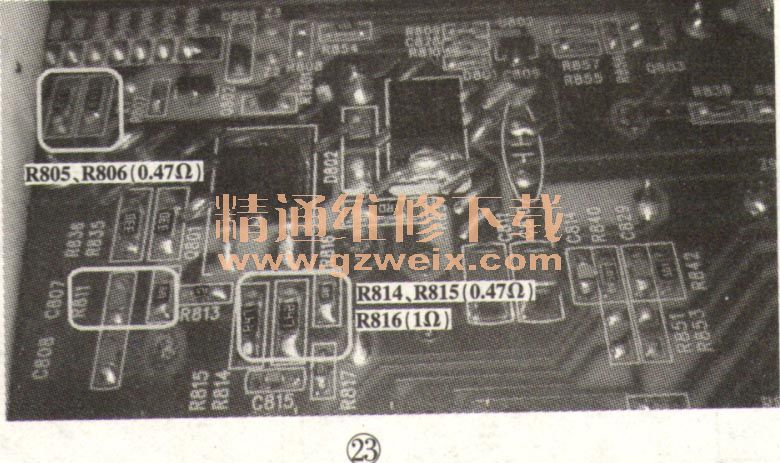

断电检测，发现背光供电电路中的过流检测电阻R805 、R806已开路，这说明后级有短路故障。继续检测，发现开关管Q801已击穿，其S极外接电阻R814-R816已开路，如图23所示。更换上述损坏的电阻后，拆下损坏的Q801，通电测得背光调控IC的①脚16V供电正常，26脚（脉冲调控信号输出端）电压为正常的4.25V。关机，换上Q801后试机，背光亮（升压输出电压为80V、Q801的G极电压为1.67V），故障排除。
