第三步：检查背光驱动电路上的升压元件。

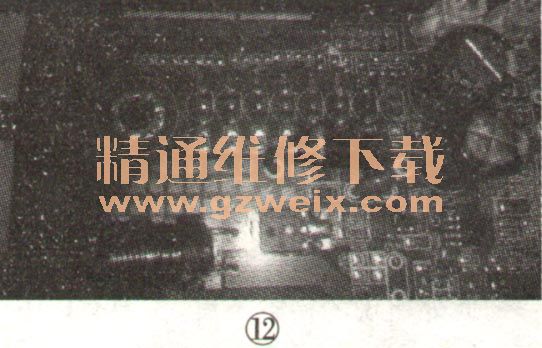

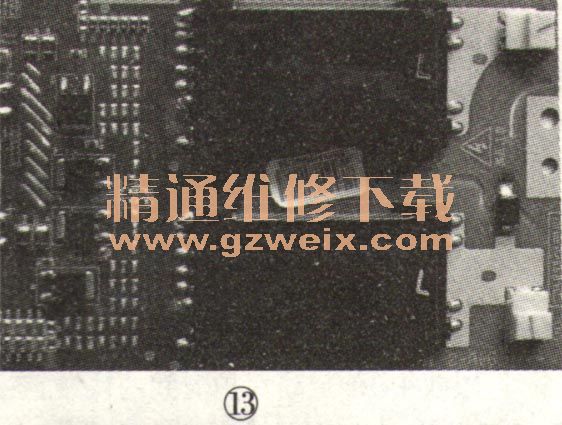

    在背光采用LED的液晶彩电中，背光驱动电路中的开关管、升压二极管、滤波电容是重点检测元件，如图12所示。在采用冷阴极灯管的液晶彩电中，功率管、高压变压器、高压电容及灯管插座是重点检测元件，如图13所示。



    第四步：在背光驱动输出端接上假负载进行检测。

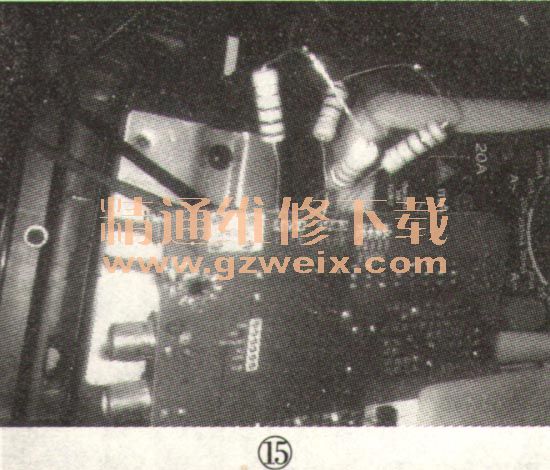

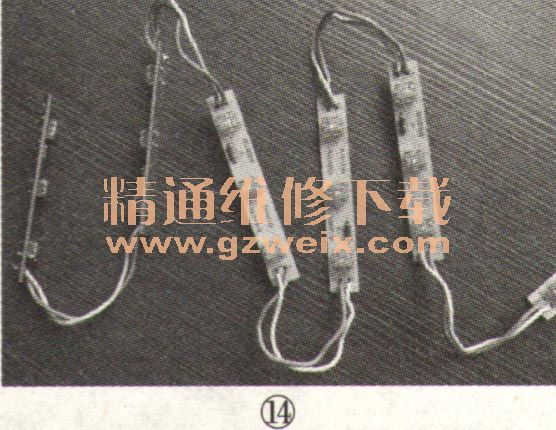

    断开原机灯管或LED灯条，在背光驱动输出端接假负载试机。对于LED液晶彩电而言，假负载可以是LED灯串，如图14所示，但灯串的工作电压与工作电流应尽可能与原机灯条一致，也可以用功率为3W～5W的电阻作假负载，如图15所示，但电阻的阻值应合理选择，否则驱动电路会保护。



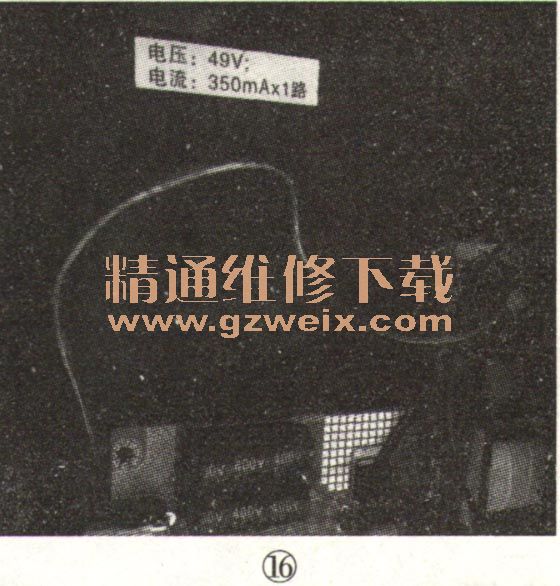

    LED驱动板假负载电阻的选取原则是流过电阻的电流与LED灯串的电流相近，例如：京东方HV320V M-201型LED液晶屏，其LED灯条的参数如图16所示，即该型屏内只有一路LED灯串，且额定电压是49V 、额定电流是350mA，其对应的假负载电阻的阻值应与1408（49V/350mA）接近。

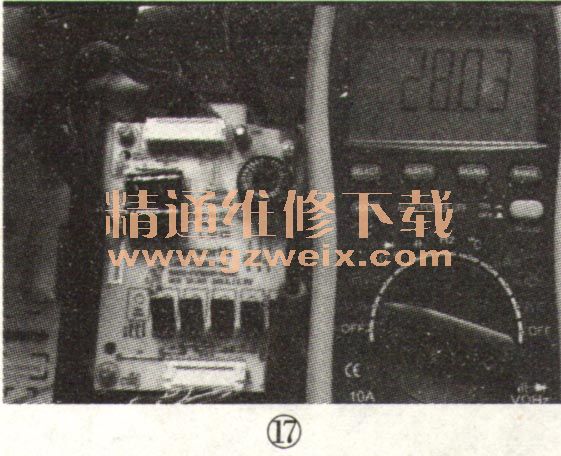

    接上假负载试机，测量升压电路输出的电压（LED＋），其测试点是LED灯条连接插座的LED＋端或LED＋电压滤波电容的＋端，如图17所示。若LED＋电压正常，则说明背光驱动电路工作正常，问题出在屏内部的LED灯条上；若LED＋电压与供给驱动板的电源电压相等，则说明升压电路未工作，这时先检查背光驱动芯片的供电、使能信号与亮度调节信号是否正常，再检查芯片软启动及过流、过压检测电路是否正常。最后代换驱动芯片。

    若原机故障是背光亮一下就熄，接上假负载后仍是如此，则重点检查过压、过流、欠流检测电路，尤其是大阻值检测电阻。

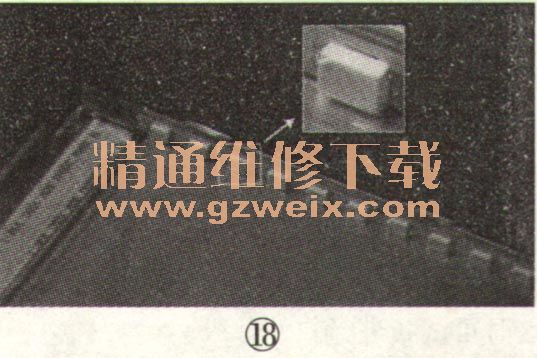

    若故障是屏内LED灯条有问题，则需小心翼翼地拆开液晶屏，先对LED灯条进行直观检查：一是看灯条连线以及插座引脚焊点有无松动现象，插座中的插针是否接触良好：二是看LED灯珠引脚有无开焊现象，如图18所示；三是看LED灯珠内芯有无发黑现象，若发黑，表明该灯珠已损坏。
