厦华W3430是超级单片彩色电视，超级单片电路采用 TMPA8807 或 TMPA8829，制式切换电路采用 TC4052BP；场输出电路采用 LA78041；AV／TV 切换电路采用 M52797SP；音频处理电路采用 NJWll36L；音频功放电路为 AN7583。

适用机型有：厦华 W2935、W3416、W3430 等 W 系列超级单片彩电。

厦华 W3430 彩电开关电源采用以 STR—G9656 为核心的并联型开关电源，待机采用降低主电源输出电压和切断小信号处理电路电源的方式。

厦华 W3430 彩电，在开关电源初级电路，利用STR—G9656 内部的保护功能，开发了过压保护、欠压保护、过流保护、过热保护电路；保护电路启动时，迫使内部开关管停止工作，达到保护的目的；在行扫描电路中，还设置了以晶闸管 D519 为核心的“X 射线”过高保护、行输出过流保护电路；保护电路启动时，迫使电视机进入待机保护状态。

本文主要介绍以晶闸管 D519 为核心的“X 射线”过高保护、行输出过流保护电路原理与维修。

一、保护电路工作原理

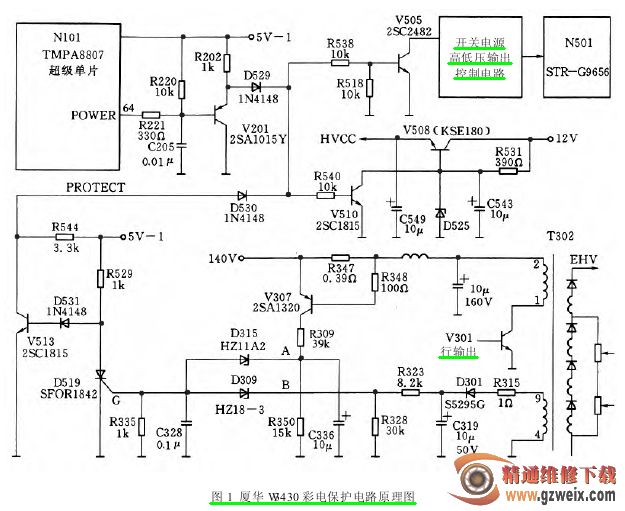

厦华 W3430 彩电以晶闸管 D519 为核心的“X 射线”过高保护、行输出过流保护电路如图 1 所示。保护电路晶闸管 D519 通过三极管 V513 对待机控制电路进行控制，保护电路晶闸管 D519 被触发导通时，V513 截止，集电极输出的高电平通过 D530 送入待机控制电路的 V510、V505 的基极，迫使待机控制电路动作，进入待机保护状态。

该保护电路动作后，用遥控器无法开机，须切断电源后，才能再次开机，所以属于保护性待机。

l . 待机控制

该机的微处理器电源取自主电源，所以通过降低开关电源输出电压使负载电路停止工作，但为了保证系统控制电路和电源电路能够正常工作，设置了切换电路，该电路的工作状态受超级单片 N101(TMPA8807)64脚输出的电源控制信号“POWER”（电源开机 / 待机）控制。

开机时，超级单片 N101 输出的“POWER”信号为低电平，V201（PNP 管）导通，发射极输出低电平，通过D529 使三极管 V510 和 V505 截止，V510 截止后，使V508 导通，由 V508 发射极输出的 H VCC 电压为行小信号处理电路供电，行扫描电路工作；V505 截止后，其集电极为高电平，该高电平电压对开关电源高低压切换电路进行控制，使开关电源输出高电平，+B电压达到 140 V，负载电路获得供电后开始工作，该机进入收看状态。

待机时，超级单片 N101 输出的“POWER”信号为高电平，V201 截止，发射极输出高电平，通过 D529 使三极管 V510 和 V505 均导通。V510 导通后，使 V508 截止，致使行小信号处理电路因无供电电压而停止工作。V505 导通后，集电极变为低电平，该低电平电压对开关电源高低压切换电路进行控制，开关电源输出电压大幅度下降，负载因供电过低而停止工作，进入待机状态。

2. 高 / 低压切换电路

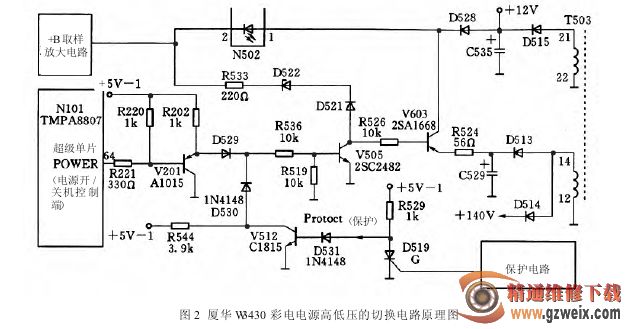

该机开／待机控制电路如图 2 所示。超级芯片TMPA8807(N101)64脚为开／待机控制端，开机时，N10164脚输出低电平，V201 导通，其发射极为低电平，D529 截止，加之在正常情况下，晶闸管 D519 因 G极无触发电压而截止，+5 V-1 电压经 R529、D531 送至 V512 基极，V512 导通，D530 截止，开／待机控制三极管 V505 因无基极偏压而截止，+B 取样放大电路工作，由开关变压器 T503 的21～22绕组产生的直流电压给“光耦”N502 内部的发光二极管供电，开关电源输出 +140 V 的主电压。

待机时，N101的64脚输出高电平，V201 截止，+5 V-1电压经 R202、D529、R536 加至 V505 基极，使 V505 导通，其集电极变为低电平，V603 随即导通，由于 V603输出的电压高于 +12 V，加之此时在 D522、D521 的作用下，N502 的②脚电压很低，则 N502 中的发光二极管发光强度猛增，在 N502 内部光敏三极管的作用下，开关电源模块处于间歇振荡状态，输出电压大幅下降。
