5. 保护电路及其作用

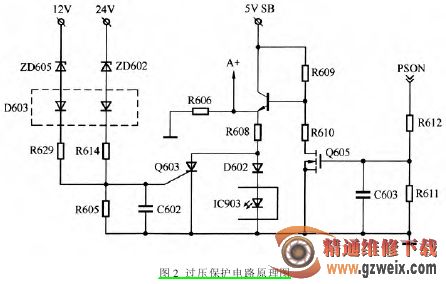

（1）过压保护电路：该电路是以晶闸管 Q603 为核心组成的，如图 2 所示。正常工作时，PSON 是高电位，5 VSB 施加在晶闸管 Q603 和光电耦合器 IC903 发光二极管的正极端，但因 Q603 的栅极电压为 0 V 而截止，因此光电耦合器 IC903 导通，IC2、ICl 和 IC3 得到电源正常工作。

但无论是 24 V 或 12 V 过压，ZD602 或 ZD605 稳压二极管击穿降压后，D603 导通，使 R605 两端电压(约 1 V)足以使晶闸管 Q603 导通，光电耦合器 IC903因失去工作电压而截止，IC2、ICl、IC3 因失去工作电压而停振。

（2）过流保护电路：这里是指 24 V 或者 12 V 的负载电流发生过流时的保护电路，分别由具有 4 个电压比较器的集成电路(IC601)中的两个比较器组成。因为两个电路完全相同，下面仅以 24 V 的过流保护电路为例分析。IC601 的工作电源由变压器 T1 的⑩脚线圈感应电压 Vs 经 D606 整流、C604 滤波平滑、ZD604 稳压提供，无疑其电压值必高于 24 V。

24 V 的负载电流由 Rll0 采样（参见上期图 1 所示），其两端电压 24 VA、24 VB 分别引入 IC601 的⑩脚（同相输入端）和⑨脚（反相输入端）。正常工作时，由于 IC601⑩脚外 R622、R620 的分压作用，尽管 24 VA >24 VB，IC601⑩脚电压仍将低于 IC601⑨脚电压，故IC601 的⑧脚输出低电位，D605-l 截止，因此该电路对开关电源的正常工作没有影响。

但是，如果 24 V 的负载发生短路(过流)时，24 VA 将远大于 24 VB，比较器翻转，IC601 的⑧脚输出高电位，D605-1 导通，IC601⑧脚电压经 ZD603 击穿降压后，施加到晶闸管 Q603 的栅极，Q603 导通，光电耦合器截止，24 V 和 12 V输出为 0V，除非切断交流市电后，重新开机，开关电源将处于待机状态。

（3）机内温度过高保护电路：它由 IC601 中一个比较器连同安装在②、⑧脚外的带 NTC（负温度系数）热敏电阻(NTC601)的电阻桥组成。在正常机内温度下，由于 NTC601 阻值较高，②脚电压高于⑧脚电压，因此①脚输出低电位，D608 截止，对整个开关电源的正常工作无影响。

但是，如果机内温度因某种原因升高至危险值，NTC601 的阻值变小，使⑨脚电位高于②脚电位，①脚则输出高电位，这时D608 导通，ZD603 击穿致使晶闸管 Q603 栅极为高电位，Q603导通，光电耦合器的工作电压为 0 V 而截止，24 V、12 V 无输出，只有当温度低于危险值后，再重新开机，电源才能恢复正常工作。
