因此，PDP 彩电中的有关电路在处理视频信号时，必须将包含有效视频信号的区间和消隐区间区分开来。为了区分有效和无效视频信号，在 PDP（等离子）彩电电路中设置了 DE 信号。
( 2) DE 信号及其产生
图 2 所示为 DE 信号示意图，其中，图 2(c)为 DE信号。DE 是一个高电平有效信号，在 DE 高电平区间所对应的视频数据信号是有效数据信号（DE 的高电平区间与 CRT 彩电中的扫描正程相对应）。从图 2 中可以看出，如果将消隐信号[图 2(a)]进行倒相，正好与 DE 信号相同，但因为在 PDP 彩电中不能处理三电平的同步／消隐信号，因此，单独设立了一个 DE 信号。
( 3) DE 信号与其他信号之间的关系
有效数据选通信号 DE、行同步信号 HS、场同步信号 VS、像素时钟信号 DCLK 和数字 RGB 信号这五类信号中，DE、HS、VS 属于同步信号，DCLK属于时钟信号，RGB 属于数据信号，一般都是同时出现的，且都与像素时钟信号 DCLK 保持同步。

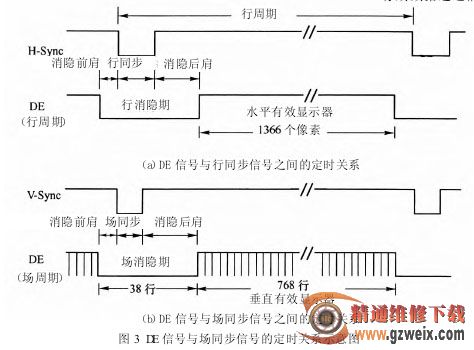

①DE信号与行、场同步信号之间的关系：DE 信号与行、场同步信号之间的定时关系如图 3 所示(以 1366×768PDP面板为例)。其中，图 3(a)所示为 DE 与行同步信号之间的定时关系；图 3(b)所示为 DE 与场同步信号之间的定时关系。DE 信号上的每一条竖线代表一个行周期的 DE 信号。
②DE信号与 RGB数据信号之间的关系：图 4 所示为 DE 信号与 RGB 数据信号之间的定时关系 (以1366×768 PDP 面板为例)。其中，图 4(a)是像素在PDP 面板上的排列方式；图 4(b)中 DE 信号的高电平持续期间对应于1366×768 分辨率 PDP 彩电信 号 的 1366个像素，也就是对应于一行的有效显示时间；图 4(c)中DE 信号上的每一个高电平区间代表一个行周期，在一个场周期内共有768 个行周期的 DE 信号，对应于 PDP 面板上的 768 行像素。
