松下彩电机芯保护电路出现故障如何维修?

该系列彩电电源属并联自激式调宽、调频双重调整开关电路。其特点：一是主电源和副电源均采用开关电源电路，不但使主、副电源的电压适应范围拓宽，而且主电源在待机状态下完全停止工作；二是采用了两个“光耦”器件作为稳压和开 / 关机信号的传递，这样可将冷、热底板之间隔离，便于实现 AV 等多路接口的连接，也提高了整机的安全性，便于检修；三是主电源稳压取样取自次级 +B 电压输出电路，使稳压电路跟随输出电压及负载电流的变化，输出电压更加稳定。

在电源的次级设有多种过压、欠压、过流保护电路，当因负载或开关电源自身故障引起过流、过压、欠压时，相关保护电路启动，进入保护状态。本文以松下TV-29V30RA 彩电为例介绍保护电路原理与维修。

一、保护电路工作原理

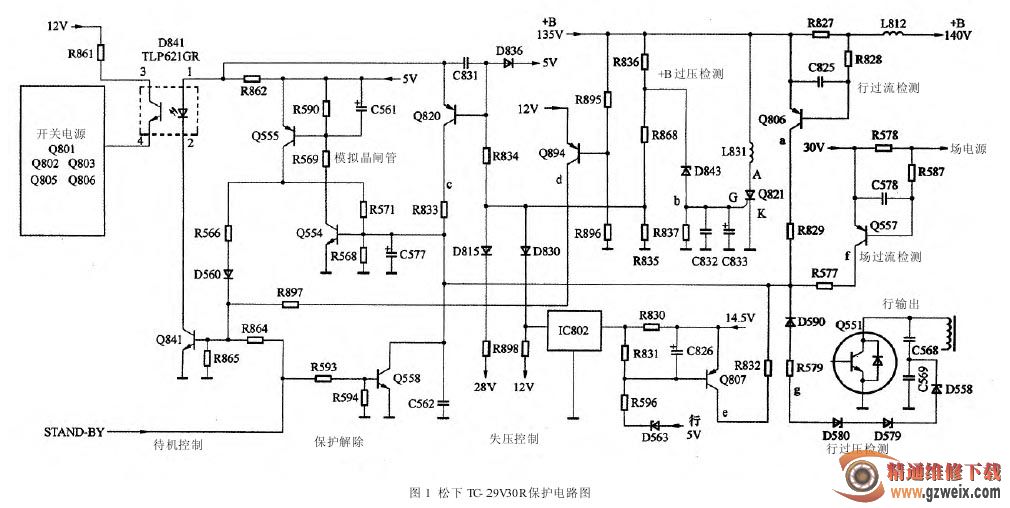

松下 M16M 机芯保护电路原理图如图 1 所示（图见下页）。该机设有：+B 负载过流保护、+B 电压输出过压保护、+B 电压失压保护电路等。

1. 保护执行电路

该机的保护执行电路为 Q555、Q554 组成的模拟晶闸管电路。Q555、Q554 连接成晶闸管形式，Q554 的基极为保护触发控制端。一旦 Q554 基极得到 0.7 V 保护触发电压，则 Q554 导通，并引起 Q555 导通，Q555 的集电极电流又经 R571 流入 Q554 的基极，使 Q554 导通电流增加，于是，在 Q554、Q555 之间产生正反馈，相当于晶闸管触发导通状态。

保护执行措施是关闭主开关电源。保护执行电路Q555 的集电极通过 R566、D560 与待机控制电路 Q84l的基极相连接。开机时，微处理器的开 / 关机控制电路通过“STAND-BY”向 Q841 输入低电平，Q841 截止，“光耦”D841 的①、②脚无电位差，内部发光二极管停止发光，使光敏三极管截止，对主开关电源不产生影响，正常输出各路电压。当微处理器接收到遥控关机指令，其开 / 关机控制电路通过“STAND-BY”向 Q841 输入高电平，Q841 饱和导通“，光耦”D841 的①、②脚内部的发光二极管得到电压而发光，光敏三极管受光后饱和导通，其导通电流加到主电源脉宽控制管，脉宽控制管饱和导通，将开关管 Q801 的激励信号对地短路，开关电源停止振荡，无电压输出。

保护时，模拟晶闸管导通，其中 Q555 导通时的集电极电压通过降压电阻 R566 和隔离二极管 D560加到 Q841 的基极，迫使 Q841 饱和导通，与遥控关机一样，“光耦”D841 和脉宽控制管导通，开关电源停止振荡。

2. 故障检测电路

( 1) +B负载过流保护电路

由过流取样电阻 R827、检测放大管 Q806 组成。当+B 负载行输出电路发生短路漏电故障，使输出电流增加时，在取样电阻 R827 上的电压降增加，当 R827 上的电压降接近 0.7 V 时，Q806 获正偏导通，其集电极电流通过隔离降压电阻 R829 向保护执行电路模拟晶闸管 Q554 的基极送入触发电压，进入待机保护状态。

( 2) +B过压保护电路

由晶闸管 Q821、稳压二极管 D843、分压电阻R836、R868、R835、R837 构成。D843 的击穿电压值为10.4 V，+B 电压正常时，D843 负极的电压为 8.8 V，不能使 D843 击穿，晶闸管 Q821 截止；同时 R835 上端电压为 5.0 V，该电压经 R834 加到 Q820 的基极，Q820 发射极接 +5 V 而反偏截止。当 +B 电压超过额定电压的10％以上，达到设计保护值时(约 160 V)，D843 负极电压超过 10.5 V，D843 击穿，晶闸管 D821 的 G 极获触发电压而导通，将 +B 电压对地短路；与此同时，R835 上端失去电压，通过 R834 使 Q820 正偏导通，导通电压经隔离电阻 R833 向保护执行电路送入触发电压，进入待机保护状态。

( 3) +B失压保护电路

由分压电阻 R836、R868、R835 和 R834、Q820 构成。电视机正常工作时，R835 上端电压高于 Q820 发射极电压 5 V 以上，Q820 反偏截止，对保护电路不产生影响；当 +B 整流、滤波电路发生开路或短路故障，或开关电源停止振荡无 +B 电压输出，分压电阻 R835上端的电压也降低或失去电压，当 R835 上端电压低于 4.3 V 以下时，Q820 导通，向模拟晶闸管送入触发电压，进入待机保护状态。也防止 +B 电压此时无负载有可能使伴音功放电源电压上升，损坏伴音功放集成电路等元件。
