二、数字高清彩电中频处理电路

在数字高清彩电中，图像中频放大器的作用是：将高频头输出的中频信号(图像中频信号和第一伴音中频信号)进行放大，然后送到视频检波器进行检波，得到彩色全电视信号 CVBS，并同时经视频检波器变频得到第二伴音中频信号 SIF 或解调后的音频信号AUDIO。其中，CVBS 信号送视频切换电路(一般在数字板中)；音频信号送音频处理电路。

三、数字高清彩电高频 / 中频处理电路构成方案

数字高清彩电高频 / 中频处理电路主要有以下几种构成方案：

1. 频率合成高频头 + 中频处理芯片

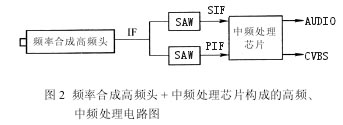

由频率合成高频头 + 中频处理芯片构成的高频 /中频处理电路如图 2 所示。

这种方案在康佳、创维数字高清彩电中应用较多，常 用 的 中 频 处 理 芯 片 主 要 有 ：TDA9881、TDA9885、LA75520、LA75503 等。

电路的工作过程是：由高频头接收到的高频信号经高频头处理后，变换为中频信号 IF，再经声表面滤波器(SAW)滤波后，选择出图像中频 PIF 和第一伴音中频 SIF，送到中频处理芯片，经中频放大和解调处理，解调出彩色全电视信号 CVBS 和第二伴音中频信号SIF 或音频信号 AUDIO。其中，音频信号去伴音切换处理电路；彩色全电视信号 CVBS 去视频切换与数字视频解码电路(数字板)。

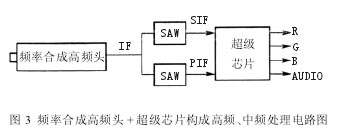

2. 频率合成高频头 + 超级芯片由频率合成高频头 + 超级芯片 (也可以是视频／解码／扫描单芯片) 构成的高频／中频处理电路如图3 所示。

这种方案在 TCL、长虹数字高清彩电中应用较多，常用的超级芯片主要有：TMPA8809、TDAl2063、TDAl5063、TDA9370 等。

电路的工作过程是：由高频头接收到的高频信号经高频头处理后，变换为中频信号 IF，再经声表面滤波器(SAW)滤波后，选择出图像中频 PIF 和第一伴音中频 SIF，送到超级芯片，经超级芯片中频放大、解调和亮度、色度处理，解调模拟 RGB 信号和音频信号 AUDIO。其中，音频信号去伴音切换处理电路；模拟 RGB 信号去 A／D 转换和扫描格式变换电路(数字板)。

3. 中放一体化高频头

由中放一体化高频头构成的高频／中频处理电路如图 4 所示。

这种方案在康佳、TCL、创维、长虹、海信、海尔等数字高清彩电中均有十分广泛的应用。

电路的工作过程是：由中放一体化高频头接收到的高频信号经高频头处理后，解调出彩色全电视信号 CVBS 和第二伴音中频信号 SIF 或音频信号AUDIO。其中，音频信号去伴音切换处理电路；彩色全电视信号 CVBS 去视频切换与数字视频解码电路(数字板)。
