二、液晶面板的同步信号模式与定时

液晶彩电主板上的 SCALER（缩放）电路通过输出接口电路向液晶面板传送信号，常见的输出接口包括 TTL、LVDS、TMDS、RSDS 及 TCON 共 5 种，在液晶彩电中，主要采用 TTL 和 LVDS 接口。在 TTL、LVDS 这两种接口中，包括的信号主要有：RGB 数据信号、像素时钟信号 DCLK、行同步信号 HS、场同步信号 VS 及有效显示数据选通信号 DE。所有液晶面板都需要输入RGB 数据和像素时钟 DCLK，但其使用同步信号的方式却不同。

因为有效显示数据选通信号 DE 中包含有行、场定时信息，它有着类似行、场复合同步信号的作用，而行同步信号 HS、场同步信号 VS 属于分离同步信号。因此液晶面板同步信号使用方式可分为两种：一种是仅使用 DE信号(常称之为DE ONLY 模式)；第二种是同时使 用 DE、HS、VS信号作为同步信号。有的液晶面板设有同步信号类型选择端子，在同步类型选择信号的控制下，可选择使 用 DE ONLY同步信号模式或 者 DE／HS／VS 同步信号模式。

1. 液晶面板的 DE ONLY同步信号模式

这种液晶面板不需要输入行同步信号 HS 和场同步信号 VS，只需要输入 DE 作为同步信号使用即能正常工作。当液晶面板使用 DE ONLY 同步信号模式时，其行同步信号输入端和场同步信号输入端一般都需要接低电平，否则液晶面板不能正常工作。

2.液晶面板的DE／HS/ VS同步信号模式

这种液晶面板需要同时输入有效显示数据选通信号 DE、行同步信号 HS、场同步信号 VS 才能正常工作。

3. 液晶面板单像素／奇偶像素数据输入模式及信号定时

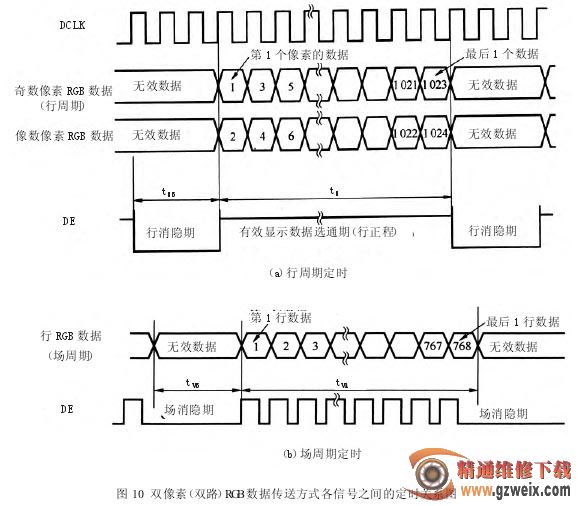

液晶彩电 SCALER 电路向液晶面板传送 RGB 数据信号的方式有两种：一种为单像素方式(单路方式)；另一种为奇偶双像素方式(双路方式)，将 RGB 数据分为奇数像素和偶数像素两路向液晶面板传送。图6 和图 8 所示为单像素 (单路)RGB 数据传送方式各信号之间的定时关系图。图 10 以使用 DE ONLY 同步信号模式为例给出了双像素(双路)RGB 数据传送方式各信号之间的定时关系图。
