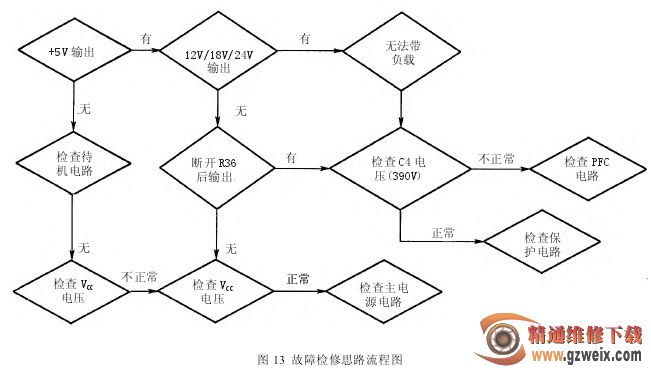

14.故障检修思路(见图 13)

单元电路检修重点如下：

( 1) STAND BY(待机)电源：如果 +5 V 电压没有，基本可以确定是 STAND BY 电源出问题。查找原因时可以顺着电源流程来找，用万用表检查，从 D21、D32、R66X、D30 中基本可以确定哪个元器件损坏。

( 2) PFC（功率因素校正）部分线路：在电解电容 C4的电压不正常或 PFC 电感 L2 有响声等情况下，用万用表检查 VTl、VT4、D2、D37、R3、R4，基本可以确定是哪个元器件损坏。

(3) 保护电路：如果 +5 V 和 C4 电解电容电压正常，+24 V、12 V、18 V 有输出，但不能带动负载，可以检查是否是保护电路动作。可以断开 R36 或者短路IC5 的③和④脚，使保护电路不起作用，以确定是否是保护电路部分有元器件开路或短路造成，进而逐步检查是哪一部分保护电路动作以及引起动作的原因。

（4）主电源部分：如果 +5 V 和 C4 电解电容电压正常，+24 V、12 V、18 V 无输出，有两种原因造成：一是VCC不正常；二是主电源器件问题。检查主电源初级部分，关键元器件有：VT2、VT3、R14、IC2、R18、D5、D4、Q4、Q5。检查电源次级部分，关键元器件有：D12、D24、D10、D11、D1lA、IC4。

（5）VCC部分电路：这一部分线路比较简单，STAND BY电源从 T3 的绕组出来经过 D26 整流、C37 滤波，被 IC5“光耦”控制，再经由 U8(7815)稳压，得到 +15 V 电压，各经过一个二极管，给 ICl 和 IC2 的 VCC供电。如果 VCC不正常，用万用表测量 U8 电压，如果不对测量 C37 电压，则很容易找出问题点。
