松下 MX—3、MX—3A、MX—3C 机芯使用在松下公司开发的小屏幕彩电中，三种机芯的 I2C 总线系统的调整方法相同。I2C 总线系统主控电路微处理器 ICll01采用 MNl52811TZX，存储器 ICll04 采用 24C02AIPA21或 24C01AIPB21，被控小信号处理集成电路 IC601 为AN5121K—A 或 AN5192K 等。松下 MX—3 机芯适用机型：松下 TC—1410、TC—2110、TC—2140、TC—2150、TC—2160、TC—2199 等。松下 MX—3A 机芯适用机型：松下 TC—2148、TC—2158、TC—2168、TC—2198 等。

松下 MX—3C 机芯适用机型：松下 TC—2140、TC—2140W、TC—2150R、TC—2150RS、TC—2140M、TC—2140S、TC—2140R、TC—2150RM、TC—2160M 等。

松下 MX—3 机芯彩电开关电源虽然由分立元件组成，并属于自激式串联型开关电源，但该开关电源颇具特色。首先，该开关电源不但是 90 V 输出的主电源，而且也是给微处理器供电的 5 V 输出副电源。其次，除开关电源和行输出级为热底板外，其余电路均为冷底板，这与普通串联型开关电源使整机均为热底板而截然不同。

该机芯在开关电源和小信号处理电路 AN5192K的55脚设有保护电路，对开关电源和行、场扫描电路的电压和电流进行监测。当开关电源发生过压、过流故障时，电源系统保护电路启动，关闭开关电源输出电压；当 AN5192K55脚设置的保护电路启动时，关闭行振荡电路，进入保护状态。本文以松下 TC—2150R彩电为例，介绍开关电源与保护电路原理与维修。

一、电源与保护电路工作原理

1. 开关电源工作原理

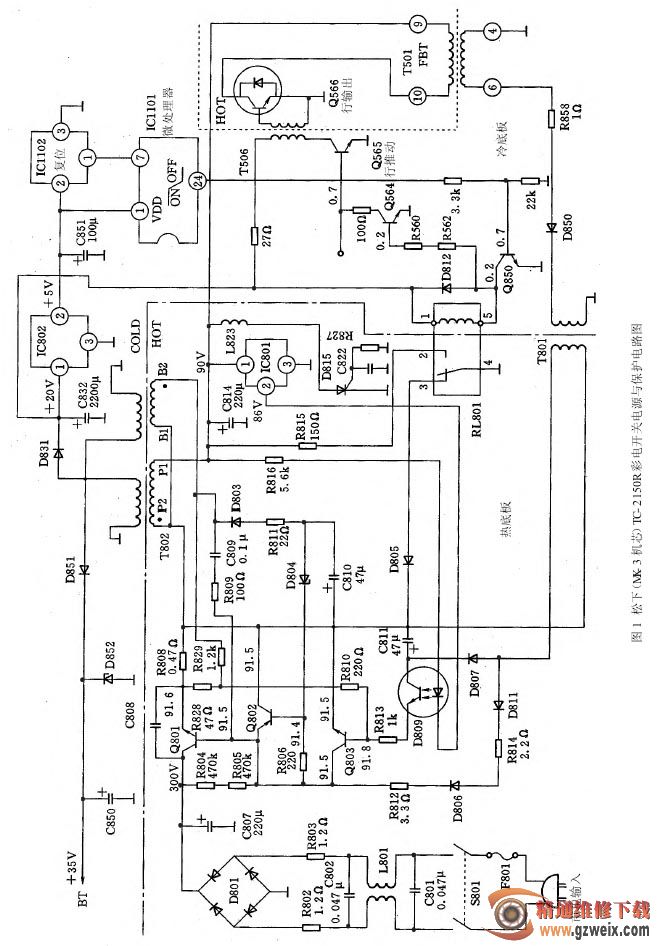

松下 MX—3 机芯彩电开关电源虽然由分立元件组成，属于自激式串联型开关电源，如图 1 所示。开关电源和行输出级为“热底板”外，其余电路均为“冷底板”，这与普通串联型开关电源使整机均为“热底板”而截然不同。

（1）开关管工作过程

当交流开关 S801 接通后，220 V 交流电经 C801、L801、C802 低通滤波及 D801 桥式电路整流，在滤波电容 C807 上建立约 300 V 未稳直流电压。该电压经启动电阻 R804、R805 加到开关管 Q801 的基极，使 Q801开启导通。Q801 发射极电流流过开关变压器 T802 的P2～P1 端绕组，产生 P2 端为正、P1 端为负的感应电势，该电势通过互感耦合，在 T802 产生 B2 端为正、B1端为负的反馈电势，反馈电势经 C809、R809 加到 Q801的基极，使 Q801 电流进一步增大，这种正反馈使得Q801 很快进入饱和状态。

在 Q801 饱和期间，T802 初级 P2～P1 绕组中的电流线性地增大，C814 被该电流充电，并将建立起 +90 V的直流电压，T802 本身也建立起与电流平方成正比的磁场能量。

要维持 Q801 饱和，必须有一个正反馈电流存在，但正反馈电流不断地给 C809 充电，使 C809 左端越充越负，也就是 Q801 基极电压越充越负，到一定时候，Q801将退出饱和状态。一旦 Q801 退出饱和，其电流减小，则T801 各绕组中的感应电势的极性均变反，此时 B2 端为负、B1 端为正的反馈电势又经 C809、R809 加到 Q801 基极，于是使 Q801 处于截止状态。

在 Q801 截止期间，由于继电器 RL801 的开关在收看状态时是 3 端与 4 端连通，故此时 D805 起续流二极管的作用，也就是 P1 端为正、P2 端为负的电势经 D805再次给 C814 充电，从而使 C814 上的 90 V 直流电压更加平滑。在 Q801 截止期间，正反馈耦合电容 C809 放电，而且 300 V 电压经 R804、R805 加到 Q801 基极，这些因素均使 Q80l 基极电位不断回升，而且行逆程脉冲也作用到 Q80l 基极，使 Q801 重新导通，于是开关电源的间歇振荡频率也被同步在行扫描频率上。行逆程脉冲由 R858、D850 先加到 D801 初级，然后由 T801 次级经 D811、R814、D806、R812 加到 Q80l 的基极与发射极之间。

（2）稳压控制电路

稳压电路 由 Q803、D809、IC801 等 元 件 组 成 ，Q803 是稳压控制管，IC801 是取样、基准、误差放大集成电路，D809 是光电耦合器件。行逆程脉冲经D807 整流、C811 滤波后，给 D809 内部的光敏三极管供电。

假如某原因使 +90 V 输出端的直流电压升高，则经 IC801 内部取样与误差放大后，IC801 的②脚的电位下降，于是 D809 电流增大，Q803 电流也增大，Q803对开关管 Q801 基极构成更多的分流，所以 Q1 的饱和期缩短，输出电压自动降回到 +90 V 标准值。同理，当+90 V 输出端的电压偏低时，也能实现与上述相反的稳压过程。

（3）待机控制电路

待机控制电路由微处理器 ICll01 的24脚、Q85O、RL801、Q564 等元件组成。开机时，ICll01 的24脚输出高电平，Q850 获正向偏置电压而导通，Q850 集电极的低电平使 Q564 截止，行推动管 Q565 的工作状态不受Q564 影响，此时继电器 RL801 吸合，RL801 开关的 3 端与 4 端接通，D805 起续流二极管作用。

在待机状态，ICll01 的24脚输出低电平，Q850 截止，Q850 集电极的高电平使 Q564 导通，Q564 的导通，将行推动管 Q565 基极的激励脉冲短路到地，行扫描停止工作，整机处于无光、无声状态。在待机期间，RL801释放，RL801 开关的 2 端与 4 端接通，小阻值电阻 R815使 +90 V 输出端几乎接地，续流二极管 D805 不工作，也没有行逆程脉冲加到开关管 Q80l 的基极，开关电源工作在弱态，+90 V 输出端的电压降为 3 V 左右，整机功耗也降为 1O W 左右。

（4）电源供电

开关电源变压器 T802 有两个负载绕组：一个绕组的感应电势经 D851 整流、C850 滤波后，产生 +35 V 电压给调谐选台电路供电；另一个绕组的感应电势经 D831整流、C832 滤波后，产生 +20 V 的直流电压给继电器RL801 等电路供电，并再经 IC802 稳压成 +5 V 电压给微处理器电路供电。在待机状态，C832 两端的 +20 V 电压反而略升高一些，故 IC802 的②脚同样有 +5 V 电压输出，这就确保了微处理器在待机状态仍有 +5 V 供电。
