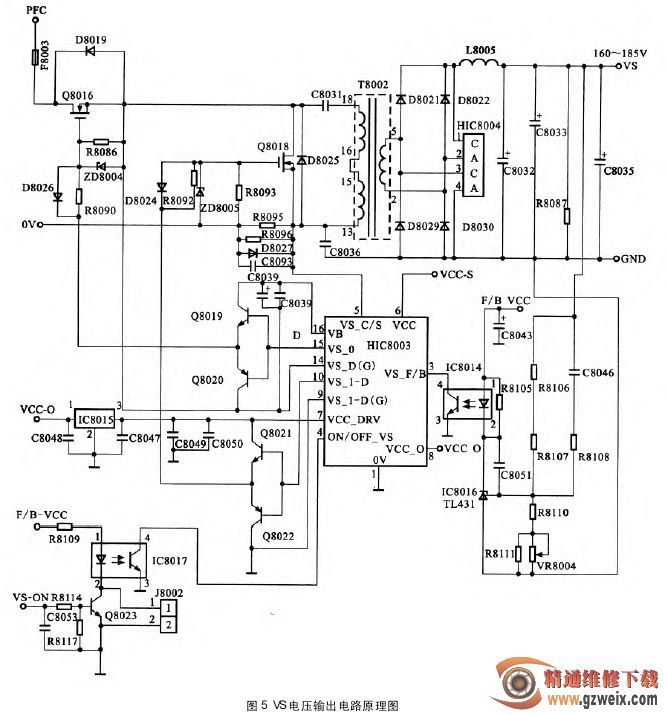

VS 电压输出电路（图 5 所示）

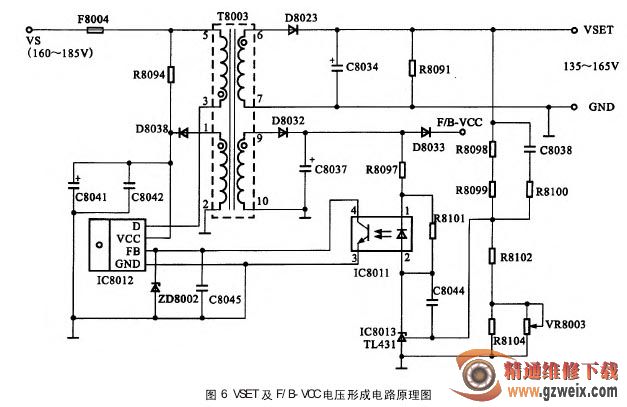

VSET 及 F/B-VCC 电压形成电路，如图 6 所示。

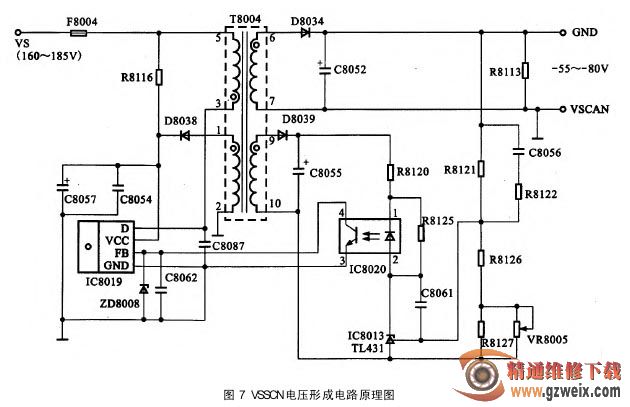

SCAN 电压形成电路，如图 7 所示。
第二路的 VS 电压，经 F8004 后，进入 T8004 的初级绕组，经初级绕组加到 IC8019 的 D 端。启动电压经R8116、C8057、C8054 滤波后，加到 IC8019 的 VCC 端。开关变压器次级绕组输出的电压经 D8034 和 C8052 负向整流、滤波后，得到 -55～-80 V 的 VSCAN 电压；经D8039 整流、C8055、滤波后，为稳压电路部分供电，进行误差检测和稳压控制。
VE 电压形成电路，如图 8 所示。
