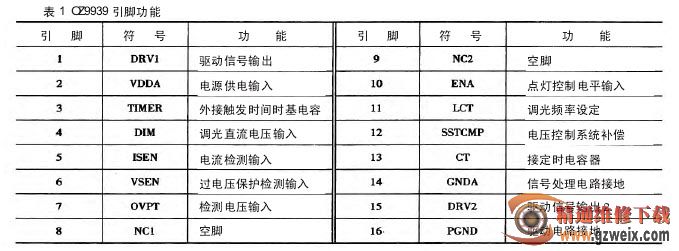

OZ9939 是 O2Micro 公司推出的用于液晶产品背光控制检测的电路，利用 OZ9939 组成的液晶逆变器具有效率高、适应电压范围宽、调光范围宽、过电压保护等优点。OZ9939 引脚功能见表 1 所示。

( 1) 背光灯开启电路

电源板输出的 +24 V 电压送入逆变器电路后，分为两路：一路直接送给高压形成电路 Q506～Q509；另一路经 Q1、ZD501 组成的稳压电路产生 5 V 的 VDD 电压，送给 IC501 振荡激励控制电路和半桥转全桥输出电路 IC502(OZ9982)，为逆变器电路提供电源。

遥控开机后，主板微处理器输出的 ON/OFF 逆变器高电平开启指令送到 Q503 的基极，使 Q503 和 Q502导通，将 +24 V 电压加到由 Q1 和 ZD501 组成的稳压电路，稳压后产生的 VDD 电压向逆变器振荡与控制电路和半桥转全桥电路供电。

主板微处理器输出的 VBRI 亮度控制电压分为两路：一路直接送到 IC501 的⑩脚（ENA/ 使能控制端），提供点灯控制电压；另一路经 R559 送到 IC501 的④脚（DIM），提供亮度调整电压。

IC501 获得上述供电和控制电压后，内部振荡电路开始启动，经内部处理后，从 IC501①、輥輳訛脚输出互为反相的 DRVl 和 DRV2 的半桥 PWM 脉冲信号，送到半桥转全桥输出电路 IC502(OZ9982)。

（2）半桥转全桥输出电路

半桥转全桥输出电路由 IC502 及其外部电路构成，其引脚功能见表 2 所示（表 2）。振荡激励控制电路 IC501 从①、15脚输出互为反相的 DRVl 和DRV2 的半桥 PWM 脉冲信号，送到 IC502 的13、12脚，经IC502 进行放大和倒相后，从14、③脚和11、⑥脚输出两组激励脉冲，为全桥高压形成电路的两对复合 MOS-FET 开关管提供激励脉冲（参见图 1）。

（3）背光灯高压形成电路

背光灯高压形成全桥驱动电路主要由复合开关管Q506、Q507、Q508、Q509 和升压变压器 T602、T603、T604、T605 构成。其中，复合开关管 Q506、Q507 组成上半臂驱动电路，复合开关管 Q508、Q509 组成下半臂驱动电路，半桥转全桥输出电路 IC502 的14、③脚和11、⑥脚输出两组激励脉冲 LDRl、HDRl 和 LDR2、HDR2，分别送到驱动全桥放大电路 Q506、Q507、Q508、Q509 的 G 极，驱动 Q506、Q507、Q508、Q509 导通和截止，从上半臂输出 VA 信号，从下半臂输出 VB 信号，VA 和 VB 信号在升压变压器 T602、T603、T604、T605 一次绕组的①～②端形成交变电流，在T602、T603、T604、T60“5二次”高压绕组的③～④、⑤～⑥端产生交流高频电压。升压后的交流电压经连接器CN04、CN05、CN06、CN07与背光灯管相连接，为背光灯供电。

2. 过电流、过电压保护电路

该逆变器在升压变压器 T602、T603、T604、T605“二次”高压绕组的③～④、⑤～⑥两端，均设有电压和电流检测电路，4 个升压变压器的电压和电流检测电路相同。每个升压变压器均产生两个 VS 检测电压和两个 IS 检测电压，4 个升压变压器电路产生的 8 个 VS检测电压汇总后，送到 IC501 的⑥脚（电压反馈检测输入端），4 个升压变压器电路产生的 8 个 VS 检测电压汇总后，送到 IC501 的⑤脚电流反馈检测输入端。当背光灯电路发生故障，背光灯管电压、电流不正常，输入到 IC501⑤、⑥脚的检测电压异常时，内部停止振荡，达到保护的目的。
