分析进口大屏幕彩色电视保护显示电路（上）

来源：本站整理作者：佚名 2012-09-13 08:33:01

集成电路后部显示自检结果：显示“OK”表示正常；显示“NG”表示不正常；无该集成电路配置时，也显示“—”。在故障自检状态下，按“遥控器上的任意”键即退出故障自检状态。

（2）以字符的颜色显示保护信息

东芝彩电大多

采用这种显示方式，进入屏幕显示状态后，在屏幕显示集成电路的英文符号：集成电路正常时符号颜色为绿色；发生故障时符号颜色为红色。要了解该保护信息，需要掌握进入故障显示状态的方法，也要了解英文符号代表的集成电路。

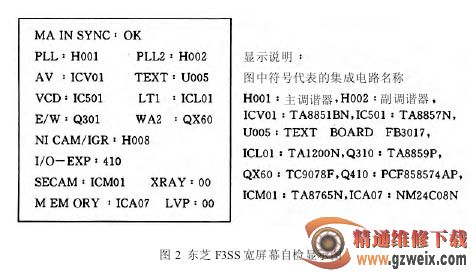

如东芝 F3SS 机芯宽屏幕彩电，具有故障自检显示功能。需先进入维修模式，方能显示自检信息，方法是：在电视机正常收视状态下，同时按遥控器上的“F”键和“AV 切换控制”键，接着依次按遥控器上的数字键“1、0、4、8”，屏幕右上角出现绿色的字符“M”，表示已进入维修模式。在维修模式下，同时按遥控器上的“F1”和数字键“4”，即可故障自检状态，显示如图 2 所示的自检信息。
