在为液晶彩色电视机配液晶显示屏(LCD)时,需要了解显示屏的供电、数字板与显示屏的接口是否一一对应,如果不对应,很容易造成烧屏。
另外,在维修过程中,难免会出现用其他型号数字板来替代原来屏上数字板的情况,要做到这一点必须遵循如下原则:
一是显示屏的工作电压应与数字板输入的电压一样。如果不一样,可以通过更改数字板的保险丝(又称熔断器)电阻来进行更改。
二是数字板的 LVDS 线插接口部分要与屏的 LVDS 线的接口功能一一对应(指的是接口引脚要一一对应)。
三是更换数字板后,配置不同的显示屏时,需要重新抄写数字板上的程序。
为了解决上述所提的问题,特为读者提供本文内容。
一、屏的识别及灯管拆装方法
1. PANEL(屏)的识别

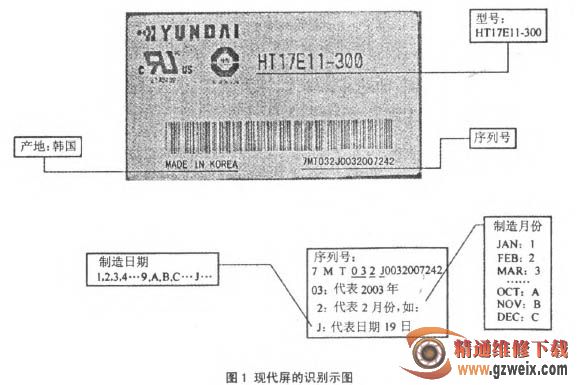

(1)HYUNDAI(现代,见图 1)

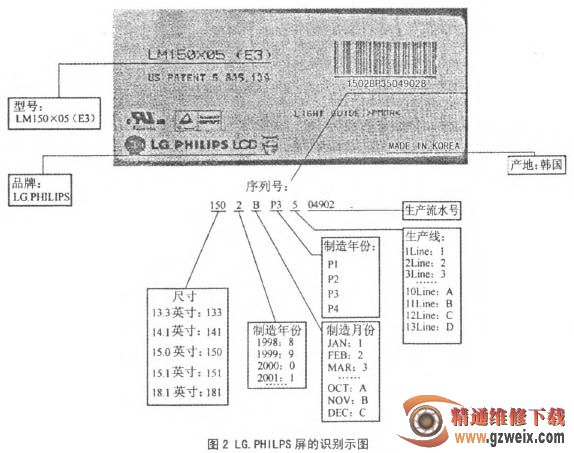

(2)LG. PHILIPS(见图 2)

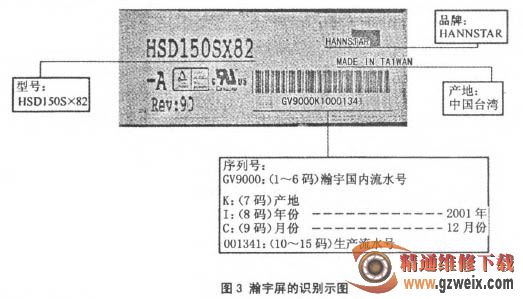

(3)HANNSTAR(HSD,瀚守,见图3)
(4) AUO(友达,见图4)

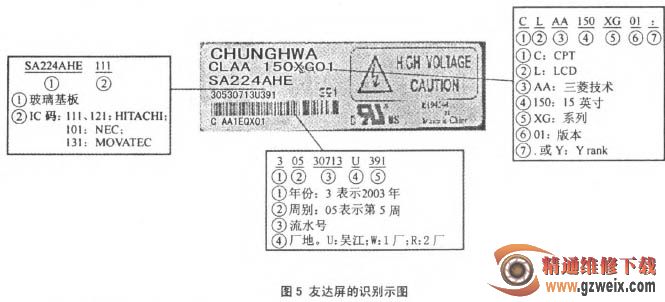

(5)CHUNGHWA(CPT,中华,见图5)
