2. 液晶屏矩阵电路的组成结构

液晶屏矩阵显示电路，列驱动电路由并行像素信号形成电路和列驱动开关 K2 组成；行驱动电路主要由行位移开关 K1 组成。开关 K2 和开关 K1 是联动的，每来到一个行脉冲，开关 K2 瞬间接通一次；同时K1 移位一次，这个来到的行脉冲同时加到相应的行电极线上。



3. 像素的着屏过程

如图 9 所示是当像素信号等待在列驱动电路开关 K2 外面，而行脉冲信号还没有来到时的情况。由于行脉冲还没有来到，尽管像素信号已经现在等待，但是开关 K2 不能被接通，像素信号不能输送到液晶屏上，同时行脉冲没有到来行位移开关不能工作，也没有行脉冲加到行电极线上触发信号的显示。

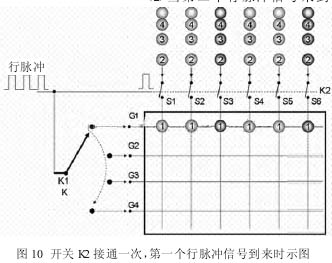

（1）当第一个行脉冲信号来到时，如图 10 所示。



开关 K2 被瞬间接通一次，第 1排一行的像素信号通过 K2 进入相应的列电极线 S1～S6 上。此时由于这第一个行脉冲也同时经过行位移开关 K1 加到行电极线 G1 上，G1 电极线被触发（激活），那么同时经过列电极线送来的一行像素信号就被触发显示在 G1 行电极线的位置上，如图 10 所示。第 1 排像素信号因为第一个行脉冲的出现而被显示在 G1列电极线上。



（2）当第二个行脉冲信号来到时，如图 11所示。开关 K2 被瞬间又接通一次，第 2 排一行的像素信号通过 K2 进入相应的列电极线 S1～S6 上，此时这第二个行脉冲控制开关 K1 向下移位一次，指向 G2 电极；同时把该行脉冲加到 G2 行电极线上，G2 电极线被触发（激活）。那么，同时经过列电极线送来的第2 排行像素信号就被触发显示在 G2行电极线的位置上，如图 11(图见下期)所示。第 2 排像素信号，因为第二个行脉冲的出现而被显示在G1 列电极线上。



（3）一场图像的显示。

以下，以此类推；第 3 排、第 4排像素信号，被分别显示在 G3、G4电极线的位置，第一场的像素信号在液晶屏上显示完毕；组成了一场的图像信号显示，例如图 12及图 13所示。当第二场像素信号来到时，开关 K1 又回复到 G1 电极线的位置，迎接第二场图像的显示

。
