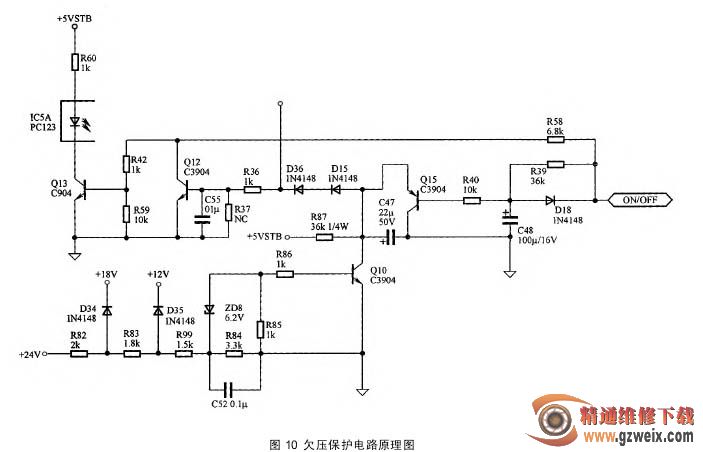

10. 欠压保护电路(见图 10)正常工作时，ZD8 和 Q10 饱和导通，Q10 的集电极电压较低，不足以使 Q12 导通，此时“ON／OFF”通过 R58、R42、R59 使 Q13 导通，主电源正常工作；当 24 V、18 V、12 V某一路欠压时，Q10关断，其集电极电压上升至5 V，进而通过 D15、D36、R36 使 Q12 饱和导通，其集电极电压被拉低至 0.3 V 左右，Q13 截止。IC5A“光耦”关断，主电源停止工作。

需要注意的是：在启动时，输出电压正在建立的过程中，是特殊的“欠压状态”，为防止欠压保护电路在启动时动作，通过 C48 和 C47 进行延时可以避开启动时的欠压状态。

11. 过压保护电路(见图 11)

正常工作时，输出电压不足以使 ZD3、ZD4、ZD5 稳压二极管击穿导通，OVP-OCP 处为低电平。当 24 V、18 V、12 V 其中一路出现过压的时候，就会击穿导通连接在相应的稳压二极管 ZD3、ZD5、ZD4 中的一个。击穿导通后的“OVP-OCP”处为高电平，这个电压通过 R36后，加到 Q12 的基极，使 Q12 进入饱和导通状态，将开机高电平信号经过 R58 后，就被拉低。此时 Q13 将无法进入饱和导通状态，因此IC5A“光耦”没有电流流过。此时 PFC（功率因素校正）和 PWM（脉冲宽度调制）电路将无法得到工作电压，电源板进入待机状态。

12. 过流保护电路(见图 11)

比较器同相输入端电位为 0 V，反向输入端电位由 5 V 通过 TL431 稳压得到的 2.5 V 和各路电流取样电阻(R54、R56)上的负电位共同决定。正常工作时，输出电流不够大，取样电阻上的负电位不够负，最终结果是比较器的反相输入端电压为正，比较器输出为低电平，电源正常工作；当某一路电流过大时，取样电阻上的负电位足够负，以致比较器反相输入端电压为负，比较器输出为高电平，进而使 Q12 饱和导通，Q13 将截止，IC5A“光耦”将被关断，主电源停止工作。
