因此，在液晶彩电等数字显示器中必须设置一个能够在液晶彩电视频信号中选出有效视频信号区间的同步定时信号，这个信号就是 DE。
( 2) DE信号及其产生
图 4 为 DE 信号示意图，其中图 4(c)为 DE 信号。DE 是一个高电平有效信号，在 DE 高电平期间所对应的视频数据信号被认为是有效数据信号，DE 的高电子区间与 CRT 彩电中的扫描正程相对应。从图中可以看出，如果将消隐信号(图 4(a))进行倒相，正好与 DE 信号相同，但因为在液晶彩电的数字信号处理电路中不能直接处理三电平的同步／消隐信号，因此，必须单独设立一个DE 信号。
只 要 是有数字 视 频信号的电路，一般都 需 要DE 信号。对于液晶彩电，DE信号存 在 于液晶彩 电 的两端和中间。两端指 的 是液晶彩电的 DVI 接口、液晶彩电主板与液晶面板的接口，中间指的是液晶彩电 SCALER 电路。
液晶彩电 DVI 接口输入的是数字视频信号，这其中就包含有：DE、行、场同步、像素时钟以及数字化的RGB 数据信号。
SCALER 电路通过输出接口送往液晶面板的数字视频信号中也必须有 DE 信号，这个 DE 信号是由SCALER 电路按照液晶面板的物理分辨率而产生的。
( 3) DE信号与其他信号之间的关系
有效数据选通信号 DE，行、场同步信号 HS、VS，像素时钟信号 DCLK，数字 RGB 数据信号这 5 个信号往往都是同时出现，它们之间存在着严格的定时关系。其中 DE、HS、VS 属于定时信号 (同步信号)，DCLK 属于时钟信号(也可算为定时信号)。有效数据选通信号 DE、行同步信号 HS、场同步信号 VS 都与像素时钟信号DCLK 保持同步。
①DE 信号与行、场同步信号之间的关系。

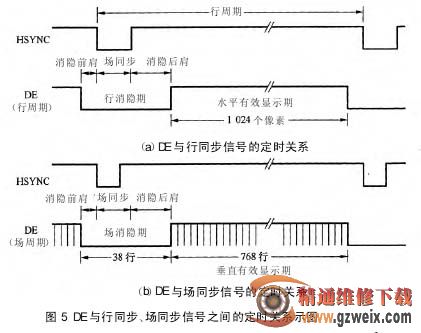

图 5(a)所示为 DE 与行同步信号之间的定时关系。图 5(b)所示为 DE 与场同步信号之间的定时关系，图 5(b) 中 DE 信号上的每一条竖线代表一个行周期的 DE信号。
