②DE 信号与 RGB 数据信号之间的关系。

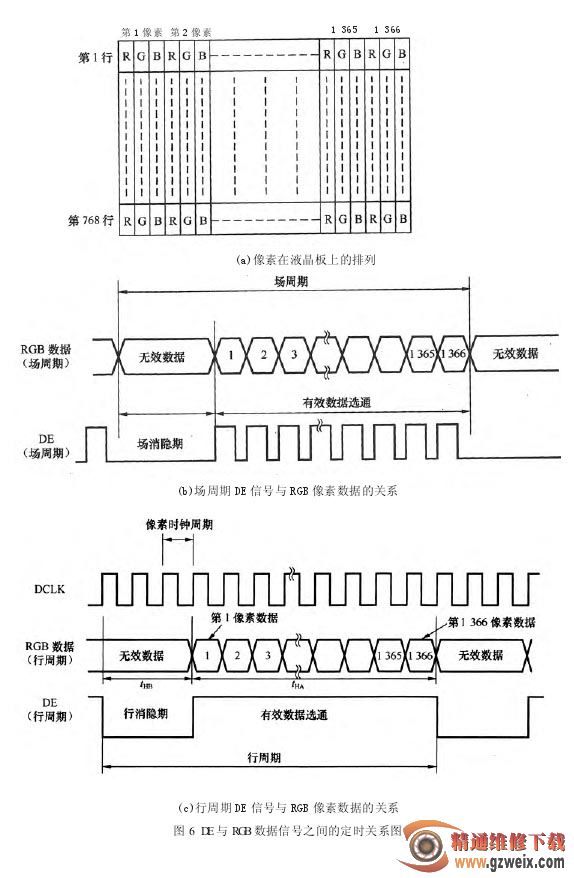

图 6 所示为有效数据选通信号 DE 与 RGB 数据信号之间的定时关系。图 6(a)是液晶面板上像素的排列方式(以 1366×768 液晶面板为例)。图 6(b)中 DE 信号的高电平持续期间对应于 1366×768 分辨率液晶彩电信号的 1366 个像素，也就是对应于一行的有效显示时间。图 6(c)中 DE信号上的每一个高电平区间代表一个行周期的 DE 信号，以 1366×768 分辨率的液晶彩电信号为例，在一个场周期内共有 768 个行周期的 DE 信号，对应于液晶面板上的768 行像素。

③DE 信号与数据读取之间的关系。

图 7 所 示 为DE 信号与在像素时钟 DCLK 的作用下读取 RGB 数据的示意图。从图 7 中可以看出，只有当 DE 信号在高电平期间，且 在 像 素 时 钟DCLK 为下降沿时，相关电路才能 对RGB 数 据 进 行 读取，以确保读取数据的正确性。数据读取时,DE信号高电平的条件实际上就是选取有效数据的含义。

④DE、HS、VS、DCLK 及 RGB 数据之间的关系。

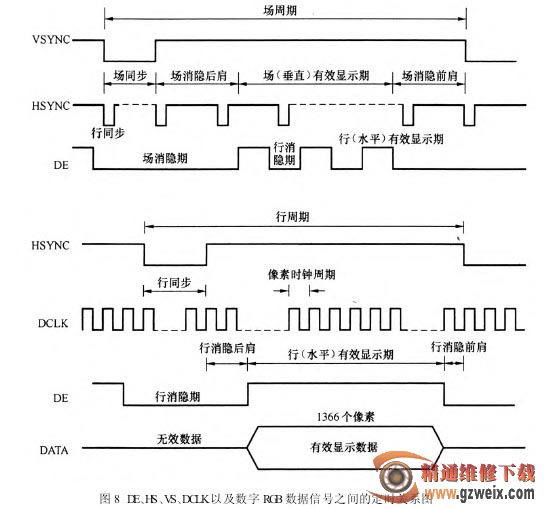

图 8 所示为有效数据选通信号 DE、行同步信号 HS、场同步信号 VS、像素时钟DCLK 以及 RGB 数据信号之间的定时关系。

⑤DE 信号与显示画面之间的关系。

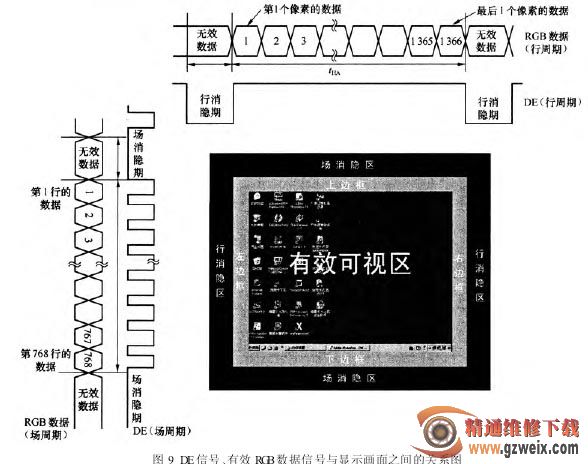

图 9 所示为DE 信 号 、 有 效RGB 数据信号与显示画面之间的关系。

从以上说明和 DE 信号与各种信号之间的定时关系图可以看出，DE 信 号 的 形状是一个复合行、场消隐信号 的 倒 相 信号，它的作用是选择出只在液晶面板上显示的有效视频信号区间。另外，因为 DE 信号 中 包 含 有行、场定时信息，因此，也可以将 DE 信号当作复合同步信号使用。
