飞利浦 GR-8 机芯，具有多制式接收功能、丽音系统、图文解码系统和多路立体声伴音选择功能。飞利浦 GR—8 机芯适用机型：飞利浦 28GR6776、28GR6776H、28GB6776B等机型。

飞利浦GR-8 机芯开关电源采用分立元件组成，副电源取自主电源，待机采用降低开关电源输出电压的方式。

该机芯围绕待机控制电路，设置了模拟可控硅保护执行电路和 140 V输出电压过压检测、32 V输出电压过压检测，保护时迫使待机保护电路动作，进入降压式待机保护状态。

本文以飞利浦 28GR6776 彩电为例，介绍其电源与保护电路的原理与维修。

一、电源与保护电路工作原理

1. 电源电路原理

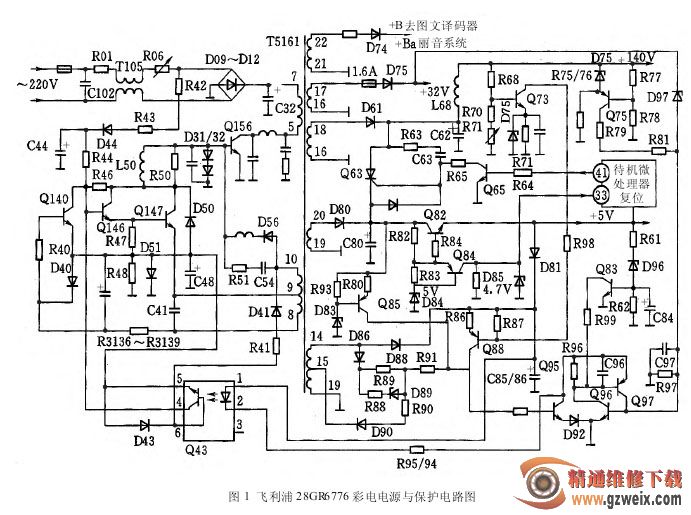

飞利浦 28GR6776 彩电，电源系统由主开关电源电路、待机控制电路及自动保护电路等部分组成，主开关电源是典型的自激式开关变压器耦合电源。其功能包括：自激间歇振荡器、双重脉宽调制系统、光电耦合器隔离的次级多路取样控制系统、保护电路等，如图 1 所示。

（1)启动与振荡电路

220 V市电经 D09～D12 桥式整流、C32 滤波得到300 V直流电压，经开关变压器 T5161⑦～⑤绕组加到开关管 Q156 的集电极上。220 V市电经 R42、R43、D44、R44、R46、C44 启动电路，将 D44 整流、C44 滤波的电压作为启动电压，加在开关管 Q156 的基极，使 Q156 开始工作。向 C44 充电过程中，由于 RC时间常数较大，充电时间较长，有软启动作用。

开关变压器 T5161 的⑩～⑨绕组为正反馈绕组。T5161⑩～⑨脚上的感应电压，经 D56、C54、R51 将反馈电压加在开关管 Q156 的基极，使 Q156 迅速饱和导通。Q156 导通后，基极电流失去对集电极的控制作用，集电极电流向 C54 充电。此充电时间，就是开关管导通时间，当 C54 上电压逐渐升高，使 Q156 基极电压逐渐下降，当 Q156 发射结电压小于 0. 6 V时，Q156 截止，开关变压器 T5161 的各绕组产生和刚开机时产生的感应电压相位相反的感应电压，由于正反馈的作用，使开关管迅速截止。这时，C54 开始放电，C54 两端电压下降，Q156 基极电压逐渐升高，当 Q156 发射结电压达 0. 6 V时，开关管 Q156 又开始导通，这个过程就是开关管的截止时间。到此完成一个振荡周期。

Q156 基极上接的 D31、D32 的作用是：对正反馈脉冲的幅度进行钳位，使脉冲峰值不超过 1. 4 VP- P，防止开关管过激励，造成 Q156 的存储效应而增加损耗。

晶体管 Q156 从饱和到截止的过程为振荡器脉冲的最大脉宽，开关管在最大脉宽状态下工作，由于电压最高，开关管很容易因功耗太大而过热损坏。因此，此电源设置了脉宽调制器，使脉宽的占空比小于 0. 5。如果脉宽调制器失效，一般会损坏开关管。

2. 脉宽调制器

脉宽调制器由 Q147、Q146 及周围元器件组成，脉宽电路中 Q147 并联在开关管发射结上。为了 Q147 有足够大的控制范围，要求 Q147 放大倍数较大，还要求Q147 有较宽的动态范围，使 Q156 能在较大范围内控制振荡。一般 Q147 采用低反峰压、大电流的中功率管。由于 Q146 为 PNP型晶体管，所以 Q147 及 Q146 达林顿连接后，两管输入具有 PNP 型晶体管的特性，即当Q146 输入负电压时，两管都导通。此负压取自开关变压器 T5161 的⑩～⑨绕组串联的电阻 R48 上的压降，经 D51 整流所取得的电压。

此负压经光电耦合器 Q43 内的光敏晶体管的集电极输出，送到 Q146 的基极。R46 为 Q146 的偏置电阻。如果光电耦合器 Q43 中光敏晶体管电流增大，Q146 的基极电流则增大，Q146 的集电极电流增大，Q147 导通程度增加，内阻变小，开关管基极电流被 Q146 所分流，使开关管 Q156 导通时间变短，输出电压降低。所以，光电耦合器中的电流控制了电源输出电压的大小，也就是调整了振荡脉冲的宽度。

3. 稳压电路

稳压电路由取样电路 R68、R70、R71、误差放大电路 Q73、基准电压电路稳压二极管 D75、三极管 Q88、Q95、Q96、Q97 及光电耦合器 Q43 等元器件组成。

取样电路直接从 +140 V取样，当电源输出 140 V电压升高时，R68、R70、R71 分压取样电压升高，Q73 导通程度加深，由于 Q73 发射极被 D75 钳位，则 Q73 集电极电流增大，集电极电压降低，使 Q88 导通程度加深，Q88 集电极电压升高，Q95 导通程度加深，光电耦合器Q43 中发光二极的负极②脚电压变低，使 Q43 中发光二极管中电流变大，发光变强，使光电耦合器中光敏晶体管集电极电流增大，使电源“一次”侧的 Q146、Q147 导通程度变深，对开关管 Q156 基极电流起分流作用增大，使开关管 Q156 导通时间变短，电源输出电压变低。当140 V输出电压变低时，工作过程和上述过程相反。这样，在稳压电路的控制下电压被稳定在某一数值。

Q96、Q97 的连接，相当于一个模拟可控硅，这个模拟可控硅电路有两个触发点，这两个晶体管的基极都是触发点。当电源输出 140 V电压升高，Q75 基极电压升高时，Q75 导通，集电极输出高电压，将高电平触发电压通过 R81 加到 Q96 的基极，Q96、Q97 模拟可控硅电路导通，光电耦合器 Q43 中发光二极的负极②脚电压变低，Q43 中发光二极管中电流变大，发光变强，使光电耦合器中光敏晶体管集电极电流增大，使电源“一次”侧的 Q146、Q147 导通程度变深，对开关管 Q156 基极电流起分流作用增大，使开关管 Q156 导通时间变短，电源输出电压变低。
