②图 3 是常见的在开关电源次级整流、滤波电路串联保险丝或保险电阻构成的保护电路，图 3 中 R为保险电阻，当整流 VD、滤波电路 C发生漏电、短路、击穿故障时，将 R烧断，达到保护目的。图中的 FU为串联在电源与负载之间的保险丝，也可用保险电阻代替，当负载发生漏电、短路故障，电流超过规定数据时，将保险丝或保险电阻烧断，切断供电电源，达到保护的目的。图 3 所示的电路，也广泛应用于行输出“二次”电源的电路中，大多只串联保险电阻，不串联保险丝。
设置电流检测电路，对供电电路或负载电流进行检测，是目前彩电中比较流行的过流保护。主要对消耗功率较大、故障率较高的开关电源、行输出、场输出、伴音功放等功率输出电路的电流进行检测，当被检测的功率输出电路发生短路、漏电故障，造成被检测的电流超过规定值时，检测电路输出保护触发电压，迫使电压翻转电路翻转，进入保护状态。
彩电中常见的过流检测电路主要有：行输出电路过流检测电路，场输出电路过流检测电路，伴音功放过流检测电路，电源开关管过流检测电路，显像管束电流过流检测电路等。
l . 行、场和伴音输出过流检测电路

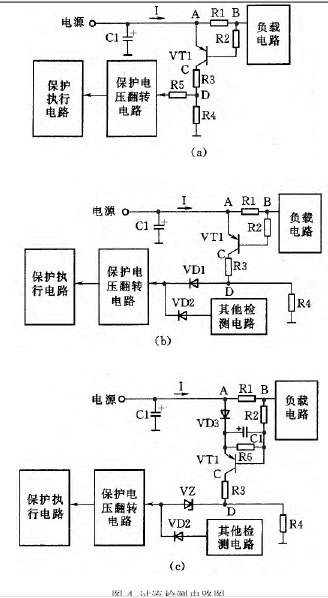

常见的行输出电路过流检测电路，场输出电路过流检测电路，伴音功放过流检测电路基本相同，如图 4所示。图 4(a)为基本过流检测电路，应用时串联到电源与行、场、伴音输出等负载电路之间。电阻 R1 为过流检测取样电阻，PNP 三极管 VTl 为检测三极管，R3、R4组成分压电路，对 VTl 的集电极电压进行分压，分压后D点电压作为触发电压，经隔离降压电阻 R5 送到保护电压翻转电路。
正常时，行、场、功放等负载电路的电流流过取样电阻 R1 的 A、B两端产生的电压降 VAB较小，不足以使 PNP 检测三极管 VTl 导通，VT1 处于截止状态，
集电极 c 端无电压输出，D点也无保护触发电压输出；当行、场、伴音输出电路发生短路、漏电等故障，造成行、场、伴音电流增加，使流过取样电阻 R1 的电压降 VAB增加到 0. 6～0. 7 V时，通过偏置电阻 R2 加到检测三极管 VTl 的基极，使 VTl 由截止状态进入导通状态，其集电极 c 由正常时的低电平，变为高电平。该电平经 R3、R4 分压电路分压后，从 D点经隔离降压电阻 R5 向保护电压翻转电路送入触发电压，致使电压翻转电路翻转，产生保护控制电压，迫使保护执行电路进入保护状态。
图 4(b) 、(c) 为图 4(a) 的改进电路。图 4(b) 是在图 4(a) 的基础上，将隔离电阻改为隔离二极管，适用于电压翻转电路有多路触发电压输入的电路中，以便将各路故障检测电路的触发电路隔离，避免互相影响。
